Датчик массового расхода воздуха (MAF) и температуры (IAT) (Фрилендер 1)

Датчики: объединённый датчик массового расхода воздуха (MAF) и температуры воздуха на впуске (IAT).

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Выньте фильтрующий элемент воздухоочистителя.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

3. Отсоедините разъём от датчика расхода/ температуры воздуха (MAF/IAT).

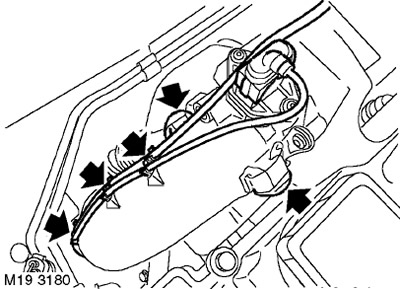

4. Отсоедините вакуумный шланг и проводной жгут от воздушного шланга турбокомпрессора.

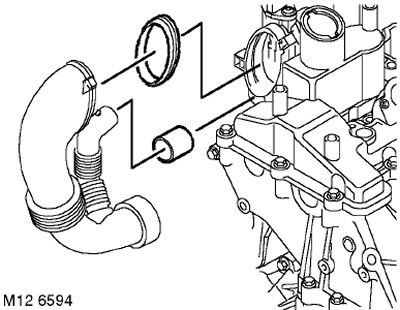

5. Снимите два хомута крепления воздушного шланга турбокомпрессора к датчику расхода/температуры воздуха и снимите шланг.

6. Снимите уплотнение между шлангом и датчиком расхода/температуры воздуха.

7. Снимите втулку, соединяющую шланг вентиляции картера с корпусом воздухоочистителя.

8. Отверните болт и отведите шланг вентиляции в сторону.

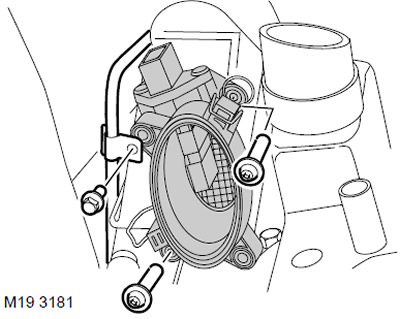

9. Выверните 2 болта крепления датчика MAF/IAT и снимите датчик.

Установка

1. Очистите корпус датчика и привалочную поверхность.

2. Установите корпус с датчиком на корпус фильтра очистки воздуха и затяните винты крепления моментом 6 Нм.

3. Присоедините разъём к датчику MAF/IAT.

4. Наденьте шланг вентиляции и затяните болт моментом 6 Нм.

5. Установите втулку, соединяющую шланг вентиляции картера с корпусом воздушного фильтра.

6. Установите верхнюю прокладку на воздушный шланг турбокомпрессора и проверьте состояние нижней прокладки на турбокомпрессоре.

7. Установите шланг на турбокомпрессор, присоедините шланг вентиляции и датчик расхода/температуры воздуха.

8. Закрепите воздушный шланг хомутами.

9. Закрепите вакуумный шланг и жгут в хомутах.

10. Установите фильтрующий элемент воздухоочистителя.
