Радиатор охлаждения топлива: до мая 2003 года (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО2), газовый или порошковый.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

3. Перед началом работы очистите места, прилегающие к радиатору и к топливным штуцерам. Следует соблюдать осторожность, чтобы не повредить радиатор при его установке.

4. Поставьте под радиатор ёмкость для сбора проливающегося топлива.

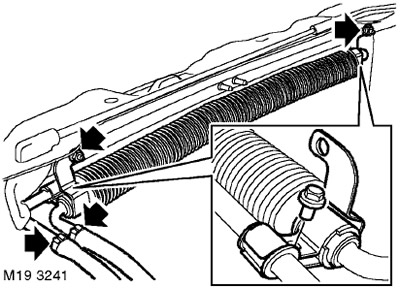

5. Ослабьте 2 хомута и снимите шланги с топливного радиатора.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

6. Отверните 2 болта крепления топливного радиатора к верхней поперечине рамки радиатора. Снимите радиатор с автомобиля.

7. Отверните 2 болта и снимите кронштейны с топливного радиатора.

Установка

1. Установите кронштейны с резиновыми подушками на топливный теплообменник и затяните болты моментом 10 Нм.


2. Установите радиатор охлаждения топлива и затяните гайки крепления моментом 10 Нм.
3. Протрите присоединительные части топливных шлангов.

4. Присоедините к радиатору топливные шланги и закрепите его хомутами.

5. Установите на место шумоизолирующий кожух.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

6. Присоедините "отрицательную" клемму аккумуляторной батареи.
