Трубка высокого давления (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО₂), газовый или порошковый.

2. Снимите прокладки впускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.

3. Разложите ветошь для сбора вытекающего топлива.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

4. Снимите с трубок вибропоглощающие накладки.

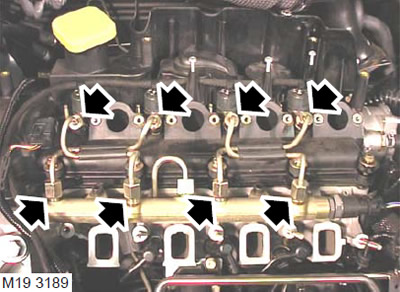

5. Отверните гайки штуцеров и снимите трубки высокого давления.

ВНИМАНИЕ: Чтобы не повредить компоненты, отворачивайте и заворачивайте гайки, удерживая штуцер вторым гаечным ключом.

Установка

1. Очистите места присоединения трубок высокого давления.

2. Установите трубки высокого давления и затяните гайки. Момент затяжки 20 Нм.


3. Установите на трубки виброгасители.

4. Установите прокладки впускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.

5. Присоедините "отрицательную" клемму аккумуляторной батареи.
