Воздуховоды впускной системы (Фрилендер 1)

Демонтаж

1. Снимите шумоизолирующий кожух двигателя (если установлен).

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

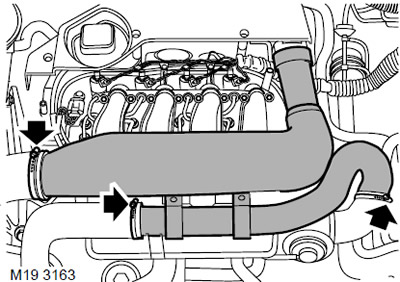

2. Ослабьте 3 хомута крепления воздуховодов впускной системы и освободите воздушные шланги.

3. Освободите проводной жгут форсунок от хомута на воздуховодах.

4. Отверните 2 винта крепления воздуховодов впускной системы к клапанной крышке и к кронштейну опоры двигателя.

5. Отсоедините воздуховоды впускной системы от корпуса воздушного фильтра.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

6. Снимите воздуховоды в сборе с автомобиля.

Установка

1. Очистите воздуховоды и поверхности соединений.

2. Присоедините воздуховоды в сборе к корпусу воздушного фильтра, совместите отверстия под крепление, вверните и затяните винты крепления.

3. Закрепите проводной жгут форсунок в поддерживающем хомуте.

4. Присоедините шланги и затяните хомуты.

5. Установите шумоизолирующий кожух двигателя (если предусмотрен).

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
