Контроллер вентилятора системы охлаждения: с мая 2002 года (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

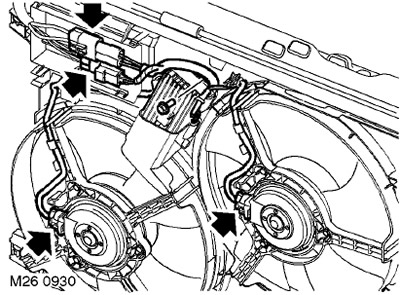

2. Освободите электрические разъёмы от креплений и отсоедините 2 разъёма от бортового жгута.

3. Отсоедините разъёмы от электродвигателей вентиляторов и освободите проводные жгуты от креплений на кожухе вентиляторов.

4. Выверните винт крепления контроллера.

5. Снимите контроллер с кожуха вентилятора.

Установка

1. Осторожно установите контроллер на кожух вентилятора и закрепите его винтом.

2. Присоедините разъёмы к бортовому жгуту и закрепите их на кожухе.

3. Закрепите жгуты правого и левого вентиляторов в зажимах на кожухе и присоедините разъёмы к двигателям.

4. Присоедините "отрицательную" клемму аккумуляторной батареи.
