Сцепление в сборе/ведомый диск и подшипник выключения сцепления (выжимной) - Td4 (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите коробку передач.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ - GETRAG, Задняя крышка, Коробка передач.

3. Уложите на лепестки диафрагменной пружины плоский диск и проверьте щупом зазор между лепестками диском. Если указанный предел превышен только на одном лепестке, то это является допустимым. Величина зазора: Эксплуатационный предел равен 1,0 мм.

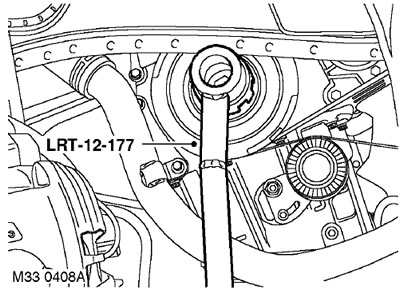

4. Установите на коленчатый вал приспособление LRT-12-177.

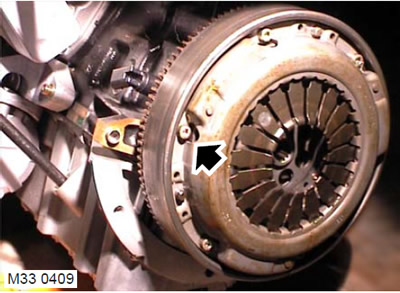

5. Удерживая коленчатый вал, ослабьте и выверните 6 болтов крепления кожуха сцепления.

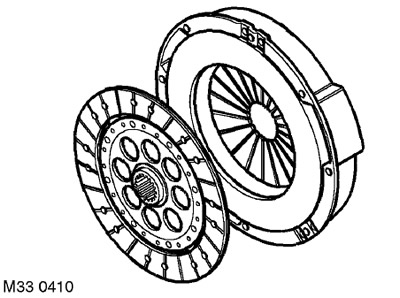

6. Снимите кожух сцепления и ведомый диск.

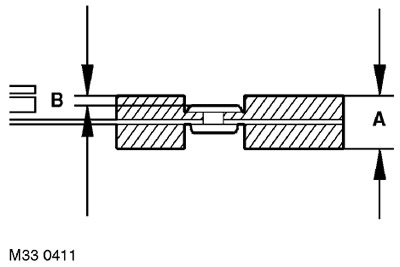

7. Измерьте толщину ведомого диска, замените ведомый диск, если его толщина меньше допустимой. Толщина ведомого диска (обжатого) А: Новый диск = 7,5 мм. Минимально допустимая толщина = 5,9 мм.

8. Измерьте утопание заклёпок, замените ведомый диск, если утопание меньше допустимой величины. Утопание заклёпок В: Новый диск = 1,2 мм. Минимально допустимое утопание = 0,2 мм.

9. Проверьте нажимной диск на предмет износа или повреждения. Проверьте на предмет наличия побежалости на контактной поверхности (от тёмножёлтого цвета до синего), замените диск при необходимости.

ПРИМЕЧАНИЕ: Замените нажимной диск, если его случайно уронили.

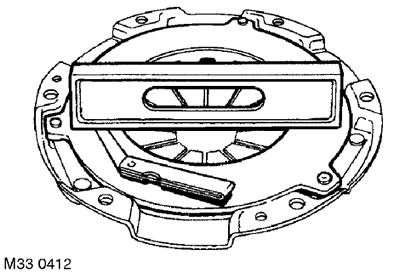

10. С помощью поверочной линейки и щупа проверьте геометрию поверхности диска в четырёх различных точках. Замените диск, если коробление превышает допустимую величину. Коробление нажимного диска: Эксплуатационный предел равен 0,15 мм.

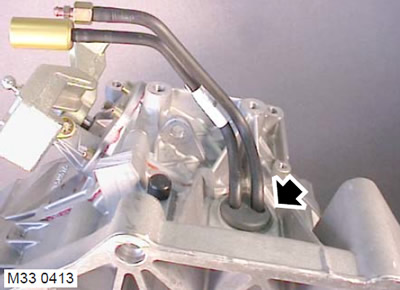

11. Освободите втулки, удерживающие трубки привода сцепления.

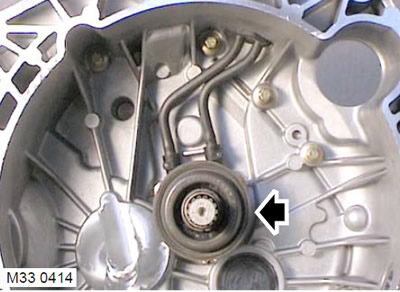

12. Снимите выжимной подшипник.

13. Проверьте выжимной подшипник на предмет износа или повреждений и замените при необходимости.

Установка

1. Очистите направляющую втулку выжимного подшипника.

2. Смажьте направляющую втулку выжимного подшипника смазкой с дисульфидом молибдена.

3. Установите выжимной подшипник и закрепите втулку трубки привода сцепления.

4. Очистите нажимной диск, маховик, установочные штифты и отверстия под них.

5. Проверьте рабочую поверхность маховика на предмет задиров или иных повреждений. Замените маховик, если рабочая поверхность повреждена или изношена.

6. Смажьте шлицы ведомого диска смазкой с дисульфидом молибдена.

7. Положите ведомый диск на нажимной диск так, чтобы надпись 'GEARBOX SIDE' была обращена к коробке передач.

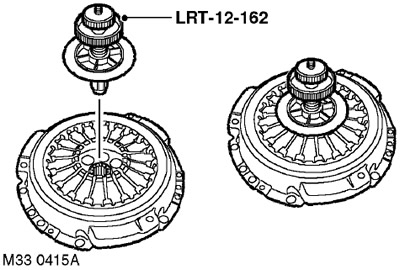

8. С помощью оправки LRT-12-162 отцентруйте ведомый диск.

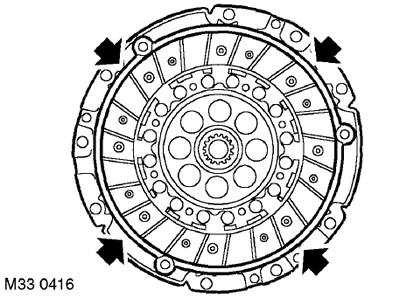

9. Проверьте качество центровки ведомого диска по отношению к нажимному.

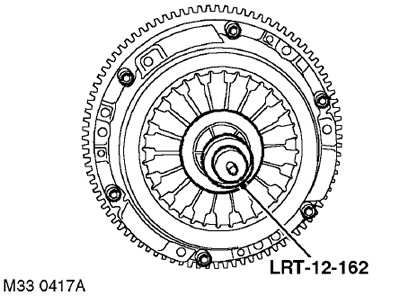

10. Установите сцепление в сборе на маховик и наденьте его на установочные штифты.
