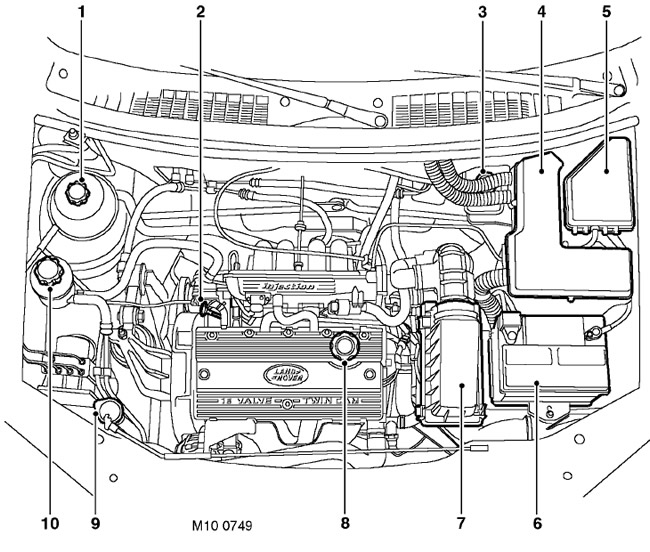

Вид сверху при снятом капоте K1,8 бензин (Фрилендер 1)

На рисунке показана компоновка с левым расположением органов управления, для автомобилей с правым расположением органов управления компоновка схожа.

1. Пробка расширительного бачка системы охлаждения двигателя
2. Масляный щуп
3. Крышка бачка тормозной жидкости (тормозная система/система привода сцепления)
4. Корпус электронного блока управления двигателем
5. Блок предохранителей моторного отсека
6. Аккумуляторная батарея
7. Воздухоочиститель
8. Крышка маслоналивной горловины
9. Крышка заливной горловины бачка омывателя ветрового стекла
10. Бачок для рабочей жидкости гидроусилителя рулевого управления
