Рычаг - очиститель - снятие и установка (Фрилендер 1)

Демонтаж

1. Снимите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка - очиститель.

2. Снимите кронштейн крепления запасного колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Кронштейн крепления запасного колеса.

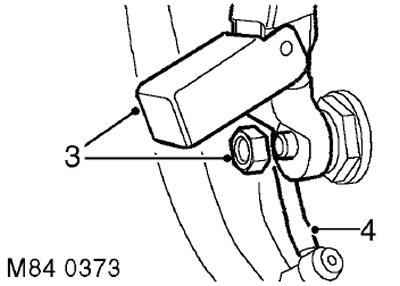

3. Поднимите защитную крышку гайки на рычаге очистителя и отверните гайку.

4. Отсоедините трубку форсунки омывателя и снимите рычаг очистителя. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

5. Извлеките форсунку омывателя и трубку из рычага очистителя.

Установка

1. Установите и закрепите форсунку и трубку омывателя в рычаге очистителя.

2. Установите рычаг очистителя на дверь грузового отделения и присоедините трубку омывателя.

3. Установите рычаг очистителя, расположив его так, чтобы крайняя точка щётки находилась между уплотнителем и дверью грузового отделения. Установите и затяните гайку рычага очистителя с моментом 13 Нм.

4. Установите щётку очистителя.
