Центральный модуль управления (CCU) (Фрилендер 1)

Демонтаж

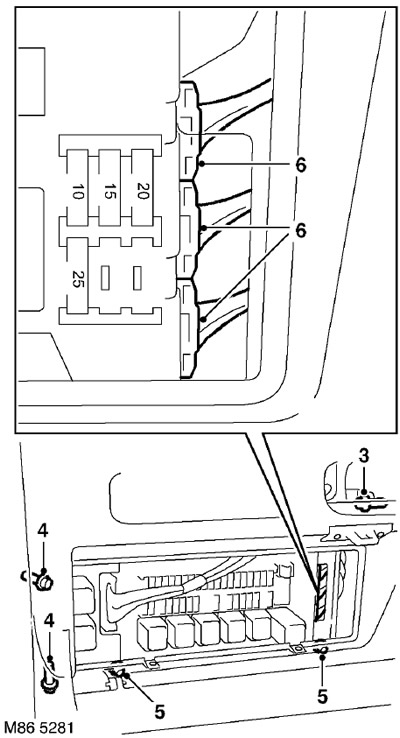

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.



2. Откройте крышку перчаточного ящика со стороны водителя и снимите крышку коробки предохранителей.



3. Отверните болт крепления монтажной пластины коробки предохранителей к кронштейну крепления рулевой колонки.

4. Отверните 2 болта крепления монтажной пластины к кузову.

5. Отверните 2 болта крепления коробки предохранителей к монтажной пластине.

6. Отсоедините 3 колодки соединения с CCU в задней части коробки предохранителей.

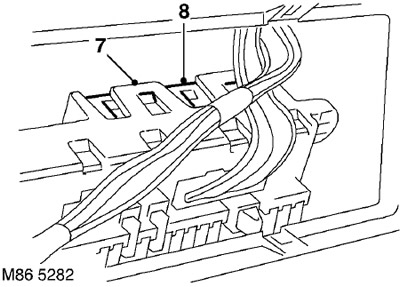

7. Маневрируя коробкой предохранителей, обеспечьте свободный доступ к CCU.

8. Ослабьте удерживающие фиксаторы и извлеките CCU.

Установка

1. Правильно расположите CCU и закрепите его в фиксаторах.

2. Расположите коробку предохранителей рядом с монтажной пластиной.

3. Присоедините колодки к CCU.

4. Установите болты крепления коробки предохранителей к монтажной пластине и затяните их с моментом 8 Нм.

5. Установите монтажную пластину и затяните болты моментом 8 Нм.

6. Установите на место крышку коробки предохранителей.

7. Закройте перчаточный ящик.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.
