Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
3. Слейте охлаждающую жидкость из системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Установите емкость для сбора вытекающей охлаждающей жидкости.

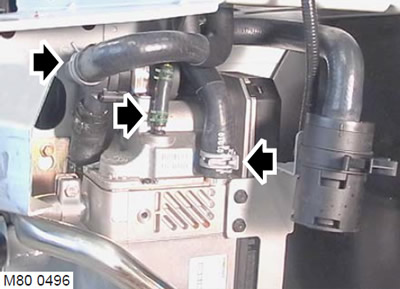

5. Ослабьте хомуты и снимите входной и выходной шланги с подогревателя FBH.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
6. Расположите впитывающую ткань, ослабьте хомут и снимите шланг подачи топлива с подогревателя FBH. Закройте шланг пробкой и сдвиньте его в сторону.

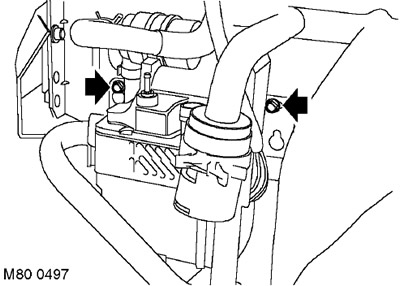

7. Ослабье 1 болт и отверните остальные болты крепления опорного кронштейна подогревателя FBH к кузову.

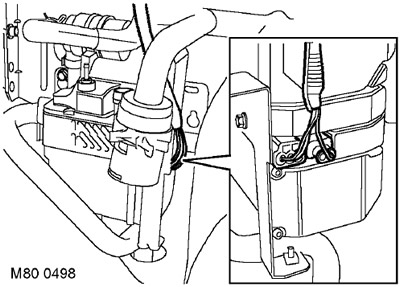

8. Снимите обогреватель с опоры, отсоедините колодки разъемов и сместите агрегат в сторону.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

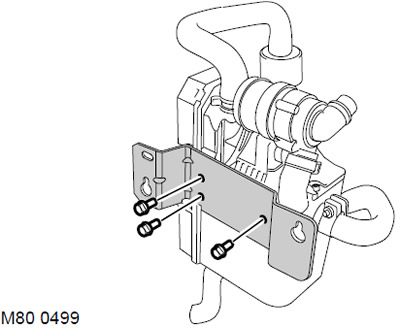

9. Выверните 3 винта крепления обогревателя к опоре.
10. Снимите опору.

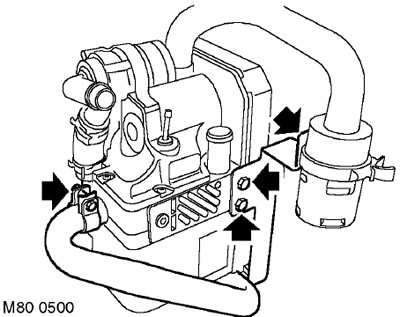

11. Освободите хомут крепления шланга подачи воздуха к подогревателю FBH и снимите хомут с выпускной трубы.
12. Отверните 2 болта крепления узла шланга подачи воздуха и выпускной трубы к подогревателю FBH и отведите узел в сторону.
Установка
1. Установите на подогреватель FBH узел выпускной трубы, шланга подачи воздуха и кронштейна.
2. Заверните болты и затяните их с моментом 10 Нм.
3. Затяните болт хомута выпускной трубы с моментом 5 Нм.
4. Выровняйте положение шланга по метке на корпусе и закрепите его хомутом.
5. Установите опорный кронштейн подогревателя и и затяните болты с моментом 10 Нм.
6. Присоедините колодки к разъемам подогревателя.
7. Установите подогреватель FBH на кузов и затяните болты с моментом 10 Нм.
8. Присоедините шланги системы охлаждения к подогревателю и закрепите их хомутами.
9. Присоедините шланг подачи топлива к обогревателю и закрепите его хомутом.
10. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
11. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
