Стартер - двигатель Td4 (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Модели с установленной автоматической трансмиссией: Снимите опорный лоток аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

3. Снимите шумоизолирующий кожух двигателя если он установлен.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

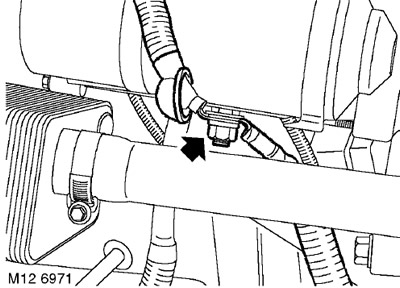

4. Снимите крышку клеммы, отверните гайку и отсоедините 2 провода от электромагнита стартера.



5. Отверните 2 болта и извлеките стартер.

Установка

1. Очистите стартер и сопрягаемые поверхности от грязи. Очистите направляющий штифт и отверстие под штифт.


2. Установите стартер, заверните болты крепления и затяните их с моментом 45 Нм.

3. Подсоедините провод к электромагниту стартера и затяните гайку с моментом 13 Нм. Установите крышку клеммы.

4. Присоедините разъём к электромагниту стартера.

5. Установите на место шумоизолирующий кожух двигателя, если он имеется.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

6. Модели с установленной автоматической трансмиссией: Установите на место опорный лоток аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.
