Дисплей - навигационная система (Фрилендер 1)

Демонтаж

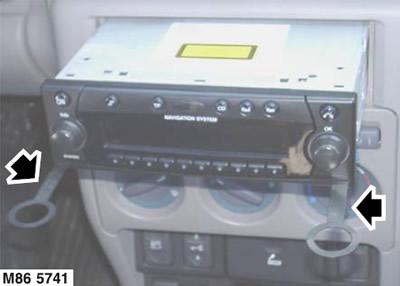

1. Установите инструмент LRT-86-009 в прорезь, убедитесь в том, что каждый инструмент используется для соответствующего гнезда.

Инструмент имеет маркировку 'TOP L' и 'TOP R', убедитесь в том что маркировка должна находиться сверху во время снятия дисплея.

2. Вытяните дисплей из панели приборов.

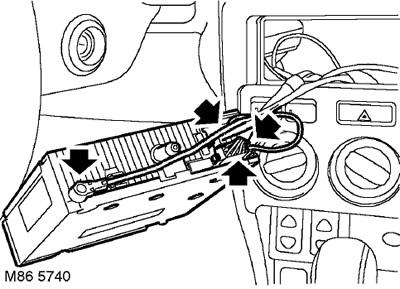

3. Отсоедините три колодки разъёма и 2 коаксиальных провода, снимите дисплей.

4. Нажмите фиксаторы внутрь и извлеките инструмент.

Установка

1. Расположите дисплей в панели приборов, присоедините колодки разъёмов и коаксиальных проводов.

2. Задвиньте дисплей в панель приборов до момента фиксации.

3. Введите код безопасности, проверьте функционирование системы.
