Терморегулирующий вентиль (TXV) (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Опорожните систему кондиционера и соберите хладагент.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

3. Отверните 2 болта крепления трубопроводов кондиционера к терморегулирующему вентилю, отсоедините трубопроводы, снимите и выбросите уплотнительные кольца. Заглушите отверстия трубопроводов кондиционера.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается отсоединять шланги кондиционера до полного опорожнения системы.

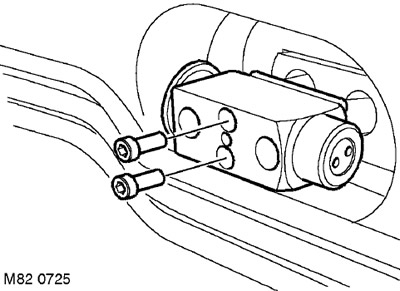

4. Отверните 2 винта типа "Allen" крепления терморегулирующего вентиля к перегородке моторного отсека. Снимите клапан и выбросьте уплотнительные кольца.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

Установка

1. Очистите сопрягаемые поверхности и места установки уплотнений испарителя, терморегулирующего вентиля (TXV) и трубопроводов.

2. Смажьте новые уплотнительные кольца чистым хладагентом и установите их на трубопроводы терморегулирующего вентиля.

3. Подсоедините трубопроводы к терморегулирующему вентилю и затяните болты с моментом 5 Нм.

4. Заправьте систему кондиционирования.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

5. Присоедините "отрицательную" клемму аккумуляторной батареи.
