Проверка и регулировка углов установки передних колес (Фрилендер 1)

Проверка

1. Убедитесь в том, что давление в шинах соответствует норме, а нагрузка - снаряженной массе автомобиля.

2. Прокатите автомобиль вперед - назад, чтобы снять напряжения в элементах подвески и рулевого управления.

3. Убедитесь, что оборудование для проверки углов установки колес правильно откалиброванно.

4. Проверьте, соответствуют ли углы установки передних колес допустимым значениям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Рулевое управление. Регулировка

1. Отметьте положение каждого наконечника рулевой тяги относительно рулевой тяги.

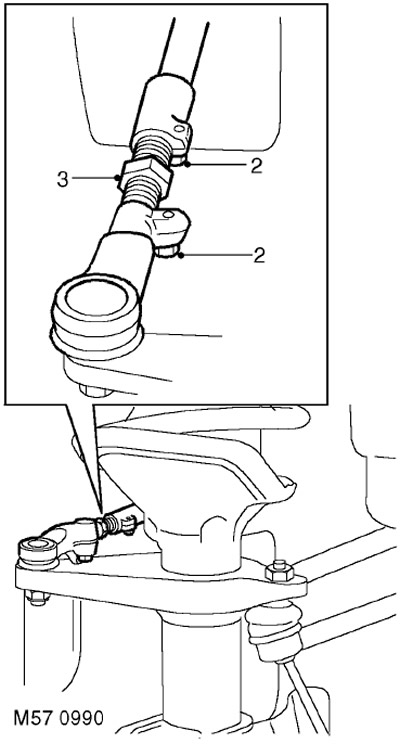

2. Ослабьте болты фиксации регулировочных тяг, которые расположены на рулевых тягах и наконечниках рулевых тяг.

3. Для выполнения регулировки поверните регулировочные тяги. Следите за тем, чтобы не поворачивались наконечники рулевых тяг.

ВНИМАНИЕ: Правая и левая регулировочные тяги должны поворачиваться на одинаковые углы.

4. Проверьте снова схождение передних колес.



5. Затяните болты фиксации регулировочных тяг, которые расположены на рулевых тягах и наконечниках рулевых тяг, с моментом 28 Нм.

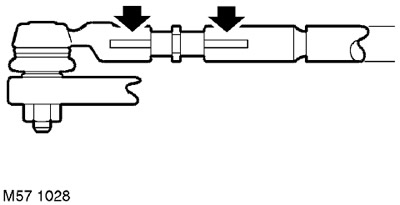

ВНИМАНИЕ: Убедитесь в том, что прорези на промежуточных тягах, расположены на одной линии.
