Датчик скорости вращения заднего колеса и его электрический кабель (Фрилендер 1)

Демонтаж

1. Поднимите заднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите колесо.



3. Освободите электрический разъем датчика от хомута, закрепленного на кузове, и отсоедините его.

4. Высвободите из кронштейнов амортизатора и кузова 3 резиновые втулки электрического кабеля датчика скорости вращения колеса.

5. Освободите электрический кабель из хомутов крепления к тормозному шлангу.



6. Выверните болт крепления датчика скорости вращения колеса к ступице, если он имеется.

7. Освободите датчик от крепления к ступице и снимите датчик и электрический кабель.

8. Выньте втулку из ступицы заднего колеса.

Установка

1. Протрите датчик и его установочные поверхности на ступице заднего колеса.

2. Вставьте новую втулку в ступицу заднего колеса.

3. Нанесите на датчик смазку, предотвращающую прихватывание.

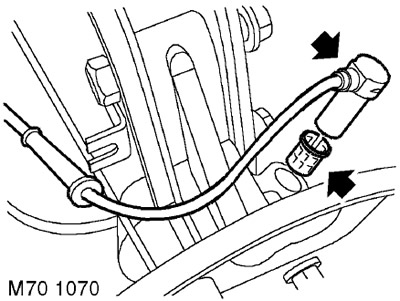

4. Установите датчик на ступицу, убедившись в том, что он полностью встал на свое посадочное место.

ВНИМАНИЕ: Убедитесь в том, что датчик скорости вращения колеса полностью вставлен в ступицу, то есть касается зубчатого венца.

5. Заверните болт крепления датчика скорости вращения колеса к ступице, если он имеется.

6. Убедитесь в том, что уплотнительная втулка встала на свое место. Подсоедините электрический разъем к датчику.

7. Закрепите разъем хомутом.

8. Закрепите втулки электрического кабеля на кронштейнах.

9. Закрепите электрический кабель хомутами на тормозном шланге.

10. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

11. Уберите подпорки и опустите автомобиль.

12. Чтобы убедиться в правильной работе АБС, НЕОБХОДИМО выполнить диагностику с помощью прибора TestBook/Т4.
