Вакуумный усилитель в сборе - с правым рулевым колесом (Фрилендер 1)

Демонтаж

1. Модели с двигателем KV6: Снимите шумоизолирующий кожух двигателя.

2. Модели с двигателем Td4: Снимите фильтрующий элемент воздухоочистителя.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

3. Снимите главный тормозной цилиндр.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с правым расположением рулевого колеса.

4. Ослабьте и отсоедините вакуумный шланг от вакуумного усилителя.

5. Снимите и выбросьте уплотнение вакуумного шланга.

6. Отсоедините тормозные трубопроводы от хомутов, расположенных на перегородке моторного отсека.

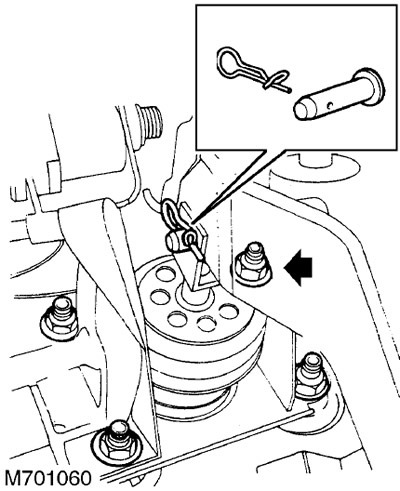

7. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.


8. Отверните 4 гайки крепления усилителя к кузову и снимите усилитель.

9. Снимите и выбросьте уплотнительную прокладку.

Установка

1. Установите на усилитель новую уплотнительную прокладку.

2. Установите усилитель на кузов, заверните гайки и затяните их с моментом 22 Нм.

3. Соедините толкатель с педалью, вставьте палец и установите в его отверстие новый шплинт.

4. Установите новое уплотнение вакуумного шланга.

5. Присоедините вакуумный шланг к вакуумному усилителю.

6. Установите главный тормозной цилиндр.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с правым расположением рулевого колеса.

7. Зафиксируйте тормозные трубопроводы в хомутах.

8. Модели с двигателем Td4: Установите фильтрующий элемент воздухоочистителя.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

9. Модели с двигателем KV6: Установите на место шумоизолирующий кожух двигателя.
