Вакуумный усилитель в сборе - с левым рулевым колесом (Фрилендер 1)

Демонтаж

1. Модели с двигателем Td4: Снимите фильтрующий элемент воздухоочистителя

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

2. Снимите главный тормозной цилиндр.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с левым расположением рулевого колеса.

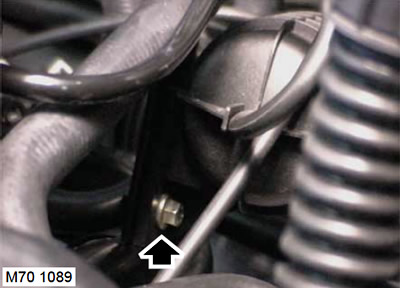

3. Модели с двигателем Td4: Отверните болт крепления вакуумного усилителя и отведите усилитель в сторону.

4. Отверните винт крепления топливного фильтра к монтажному кронштейну.

5. Снимите топливный фильтр с кронштейна.

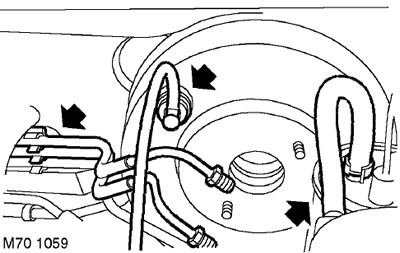

6. Ослабьте и отсоедините вакуумный шланг от вакуумного усилителя.

7. Снимите и выбросьте уплотнение вакуумного шланга.

8. Отсоедините тормозные трубопроводы от хомутов, расположенных на перегородке моторного отсека.

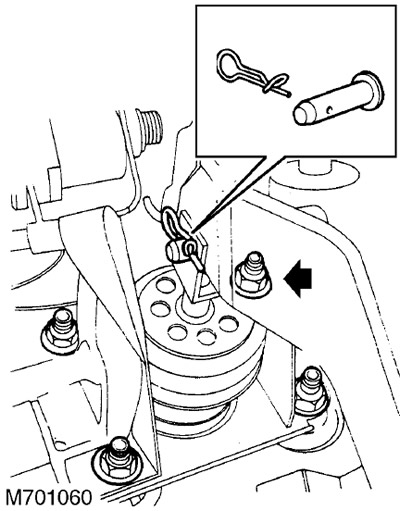

9. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.

10. Отверните 4 гайки крепления усилителя к кузову и снимите усилитель.

11. Снимите и выбросьте уплотнительную прокладку.

Установка

1. Установите на усилитель новую уплотнительную прокладку.

2. Установите усилитель на кузов, заверните гайки и затяните их в диагональной последовательности с моментом 22 Нм.

3. Соедините толкатель с педалью, вставьте палец и установите в его отверстие новый шплинт.

4. Установите топливный фильтр на кронштейн и зафиксируйте его винтом.

5. Модели с двигателем Td4: Установите вакуумный усилитель и шайбу на монтажный кронштейн, затяните болт с моментом 10 Нм.

6. Установите новое уплотнение вакуумного шланга.

7. Присоедините вакуумный шланг к вакуумному усилителю.

8. Установите главный тормозной цилиндр.
