Трос привода стояночного тормоза (Фрилендер 1)

Демонтаж

1. Поднимите заднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите колесо (колеса).

3. Освободите заднюю пепельницу, отсоедините электрический разъем от прикуривателя и снимите пепельницу.

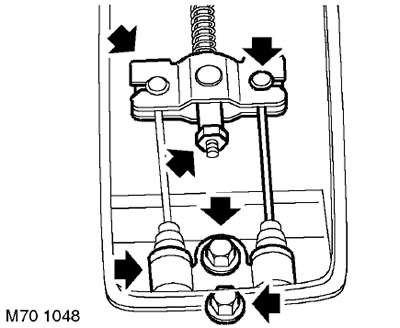

4. Отверните регулировочную гайку троса.

5. Отверните 2 болта, с помощью которых крепежная пластина троса крепится к кузову, и снимите пластину.

6. Отсоедините уравнитель от регулировочной тяги.

7. Отсоедините трос от уравнителя.

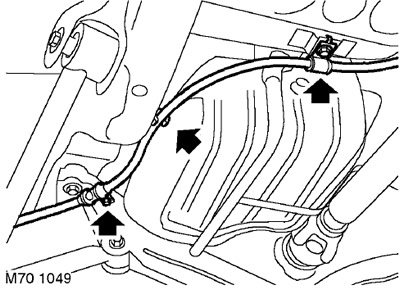

8. Отверните 2 болта крепления троса к кузову и подрамнику.

9. Освободите трос из фиксатора.

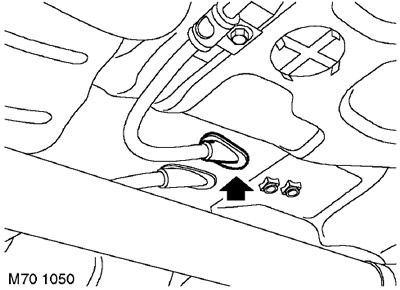

10. Снимите с днища уплонительную прокладку троса и вытяните трос из салона.

11. Снимите задние тормозные колодки.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задние тормозные колодки.

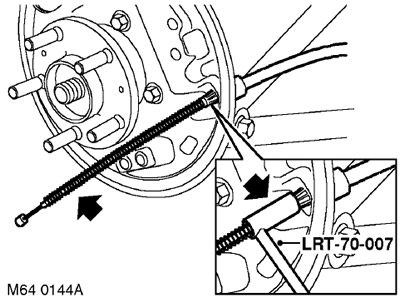

12. С помощью специального инструмента LRT-70-007 отсоедините фиксатор троса от щита тормозного механизма и снимите трос с автомобиля.

Установка

1. Установите трос на место и закрепите уплотнительную прокладку.

2. Подсоедините трос стояночоной тормозной системы к щиту тормозного механизма и закрепите его на щите.

3. Установите тормозные колодки.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задние тормозные колодки.

4. Приложите хомуты крепления троса, заверните болты и затяните их с моментом 22 Нм.

5. Закрепите трос в фиксаторе шасси.

6. Подсоедините трос к уравнителю.

7. Убедитесь в том, что пружина регулировочной тяги находится на своем месте и подсоедините уравнитель к регулировочной тяге.

8. Заверните регулировочную гайку троса.

9. Установите крепежную пластину троса, заверните болты и затяните их с моментом 22 Нм.

10. Отрегулируйте трос стояночного тормоза.
