Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля (Фрилендер 1)

Демонтаж

1. Откройте шторку люка.

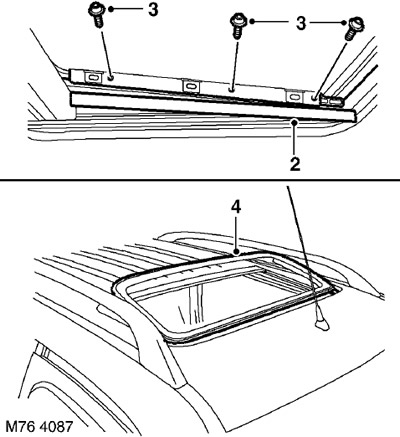

2. Снимите накладки, закрывающие винты крепления стеклянной крышки.

3. Отверните 6 винтов крепления стеклянной крышки.

4. Снимите стеклянную крышку.

Установка

1. Установите стеклянную крышку, заверните винты ее крепления, но пока не затягивайте их окончательно.

2. Выровняйте положение стеклянной крышки относительно крыши и затяните винты. Расстояние от контрольных точек, расположенных по бокам люка, до центральной линии должно равняться 300 мм.

3. Выровняйте переднюю часть стеклянной крышки. Она должна располагаться на 1,0 мм ниже панели крыши.

4. Выровняйте заднюю часть стеклянной крышки. Она должна располагаться на 1,0 мм выше панели крыши.

5. Установите накладки, закрывающие винты.

6. Проверьте работоспособность люка и правильность установки стеклянной крышки.

7. Закройте шторку люка.
