Тросы и привод вентиляционного люка 5-дверного автомобиля (Фрилендер 1)

Демонтаж

1. Снимите стеклянную крышку.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля.

2. Откройте люк.

3. Освободите от крепления и снимите дефлектор.

4. Переведите люк в режим наклона крышки.

Если моторедуктор электропривода люка не работает, воспользуйтесь инструментом, чтобы наклонить люк вручную.

5. Снимите моторедуктор электропривода люка.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Моторедуктор электропривода вентиляционного люка в крыше 5-дверного автомобиля.

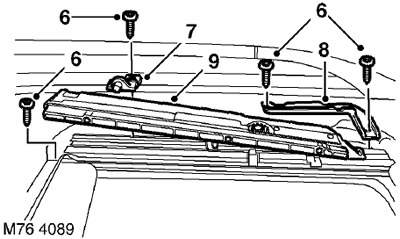

6. Отверните 4 винта Torx крепления механизма подъема к крыше.

7. Снимите заднюю кулачковую направляющую.

8. Сдвиньте привод вперед и снимите хомут направляющей троса.

9. Снимите механизм подъема и трос.

Установка

1. Убедитесь в том, что трубка троса находится на своем месте. Слегка смажьте конец трубки троса.

2. Подсоедините трос к трубке и установите механизм подъема на крышу.

3. Установите хомут направляющей троса и переведите механизм подъема в режим наклона крышки.

4. Установите на место заднюю кулачковую направляющую.

5. Заверните и затяните винты Torx крепления механизма подъема к крыше.


6. Установите моторедуктор электропривода люка.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Моторедуктор электропривода вентиляционного люка в крыше 5дверного автомобиля.

7. Откройте люк.

8. Установите на место дефлектор и прикрепите его к крыше.

9. Установите на место стеклянную крышку.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля.
