Усилитель порога - 3-дверная версия (Фрилендер 1)

В данной операции нижняя наружная панель боковины заменяется вместе с усилителем порога.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

6. Снимите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

7. Снимите переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

8. Снимите заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

9. Снимите накладку порога проема передней двери.

10. Снимите уплотнитель дверного проема.

11. Снимите заднюю боковую панель обивки салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

12. Освободите коврик пола от внутренней панели порога и сдвиньте его в сторону.

13. Освободите жгут кабелей от внутренней панели порога и отведите в сторону.

Ремонтные работы

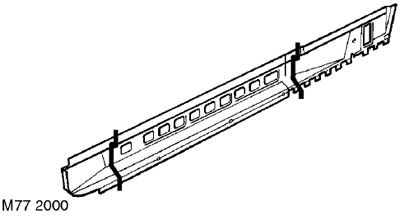

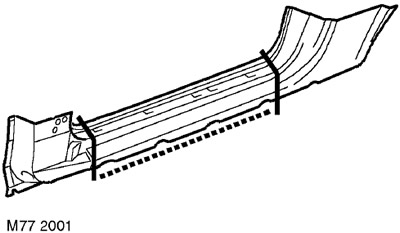

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

Установка

1. Закрепите жгут кабелей к внутренней панели порога.

2. Уложите коврик пола на внутренний порог.

3. Установите заднюю боковую панель обивки салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

4. Установите уплотнитель (уплотнители) дверного проема.

5. Установите накладку (накладки) порога дверного проема.

6. Установите на место заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее левое сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

7. Установите на место переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

8. Установите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

9. Установите на место переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

10. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

11. Присоедините все электронные блоки.

12. Присоедините генератор.

13. Присоедините "отрицательную" клемму аккумуляторной батареи.
