Кронштейн крепления фары (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

5. Снимите балку переднего бампера.

6. Снимите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

7. Снимите блок фары в сборе.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

8. Освободите жгут проводов фары и отведите его в сторону.

9. Левая сторона: Снимите левый кронштейн бампера.

10. Левая сторона: Снимите аккумуляторную батарею.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

11. Левая сторона: Снимите звуковой сигнал.

СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.

12. Левая сторона: Снимите воздушный патрубок.

13. Правая сторона: Снимите правый кронштейн бампера.

14. Правая сторона: Снимите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

15. Правая сторона Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

Ремонтные работы

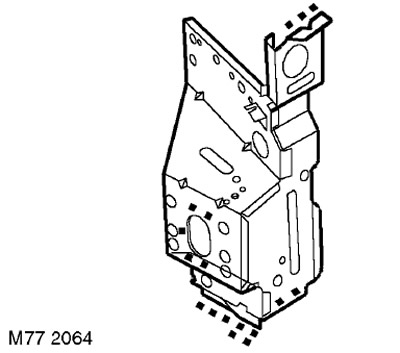

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

Сборка

1. Левая сторона: Установите воздушный патрубок.

2. Левая сторона: Установите звуковой сигнал.

3. Левая сторона: Установите аккумуляторную батарею. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

4. Левая сторона: Установите левый кронштейн бампера.

5. Правая сторона: Установите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

6. Правая сторона: Установите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

7. Правая сторона: Установите правый кронштейн бампера.

8. Установите блок фары в сборе.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года. Закрепите жгут проводов фары.

9. Установите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

10. Установите балку переднего бампера.

11. Установите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

12. Присоедините все электронные блоки.

13. Присоедините генератор.

14. Присоедините "отрицательную" клемму аккумуляторной батареи.
