Передний инерционный ремень безопасности 3-дверного автомобиля (Фрилендер 1)

Демонтаж

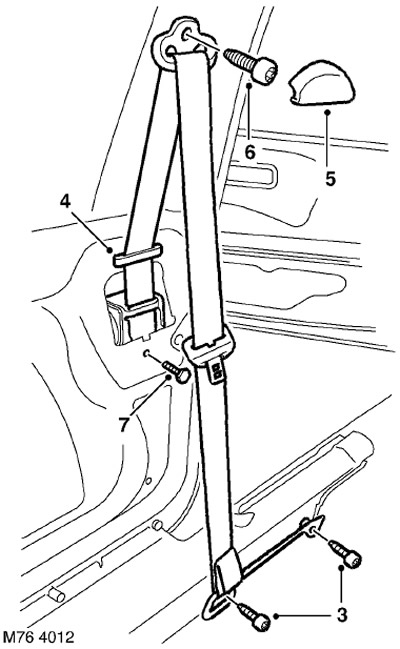

1. Снимите накладку основания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладки оснований передних сидений.

2. Снимите заднюю боковую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

3. Отверните 2 болта Torx нижнего крепления ремня безопасности к сиденью и снимите крепление с сиденья.

4. Освободите направляющую ремня безопасности.

5. Снимите крышку с промежуточной петли.

6. Отверните болт Torx крепления промежуточной петли ремня безопасности.

7. Отверните болт крепления инерционной катушки и снимите катушку.

Установка

ПРИМЕЧАНИЕ: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента.

1. Установите инерционную катушку и затяните болт ее крепления с моментом 31 Нм.

2. Вытяните ремень с инерционной катушки, установите промежуточную петлю и затяните болт Torx с моментом 31 Нм.

3. Установите крышку промежуточной петли.

4. Закрепите направляющую ремня безопасности.

5. Установите нижнее крепление ремня безопасности на сиденье,заверните и затяните болт Torx с моментом 40 Нм.


6. Установите заднюю боковую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

7. Установите накладку основания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладки оснований передних сидений.
