Срабатывание подушки безопасности водителя без демонтажа с автомобиля (Фрилендер 1)

Настоящая инструкция составлена для оказания помощи авторизованному техническому персоналу в безопасном выполнении процедуры срабатывания и утилизации модулей подушек безопасности, не демонтированных с автомобиля.

Срабатывание преднатяжителя ремня безопасности

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

1. Выполните все правила безопасности при работе с системой подушек безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Принудительное срабатывание компонента SRS.

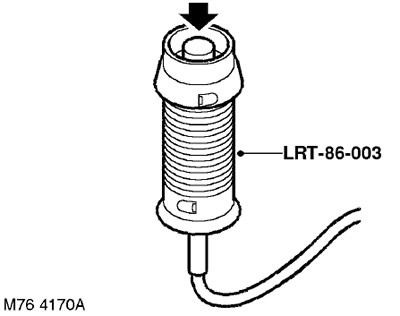

2. Проверьте состояние приспособления LRT-86-003 и прилагаемых к нему кабелей.

3. Снимите верхнюю и нижнюю части кожуха рулевой колонки.

4. Отсоедините электрический разъем с задней части поворотного контактора.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что модуль подушки безопасности надежно закреплен на рулевом колесе.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что приспособление не подключено к аккумуляторной батарее.

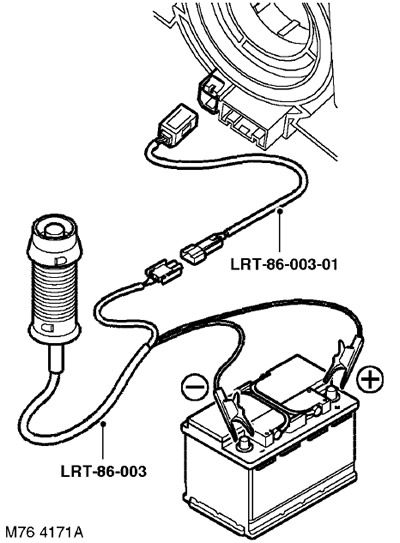

5. Подсоедините электрический кабель LRT-86-003-01 приспособления к задней стороне поворотного контактора.

6. Подсоедините электрический кабель LRT-86-003-01 к приспособлению LRT-86-003.


7. Подсоедините приспособление LRT-86-003 к аккумуляторной батарее.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все люди находятся на расстоянии не менее 15 м от автомобиля.

8. Для приведения подушки безопасности в действие нажмите кнопку включения на корпусе приспособления.

ПРЕДОСТЕРЕЖЕНИЕ: Во время активации части подушки безопасности нагреваются до высоких температур, что может вызвать ожог. После активации подушки безопасности должно пройти не менее 30 минут до момента, когда можно дотрагиваться до частей подушки безопасности.

9. Отсоедините электрический кабель LRT-86-003-01 приспособления от поворотного контактора.

10. Надев перчатки и защитную маску, снимите модуль подушки безопасности с рулевого колеса.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности водителя.

11. Положите модуль подушки безопасности в пластиковый пакет и герметично закройте его.

12. Отправьте отработавший модуль подушки безопасности в место, отведенное для сжигания мусора.

ПРИМЕЧАНИЕ: Не перевозите детали сработавших систем пассивной безопасности в салоне автомобиля.

13. ЗАПРЕЩАЕТСЯ повторно использовать или перерабатывать компоненты системы SRS, включая рулевое колесо и рулевую колонку.
