Замок ремня безопасности центрального места на заднем сиденье (Фрилендер 1)

Демонтаж

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

ПРЕДОСТЕРЕЖЕНИЕ: При демонтаже, проверке и установке преднатяжителя ремня безопасности не наклоняйтесь над ним и не обращайте к себе свободный конец цилиндра с поршнем.

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к работе по ремонту и техническому обслуживанию систем пассивной безопасности, обязательно выньте ключ из замка зажигания, отсоедините клеммы аккумуляторной батареи и подождите 10 минут.

1. Снимите правое заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

2. Отверните 2 винта и снимите крышку инерционной катушки ремня безопасности.

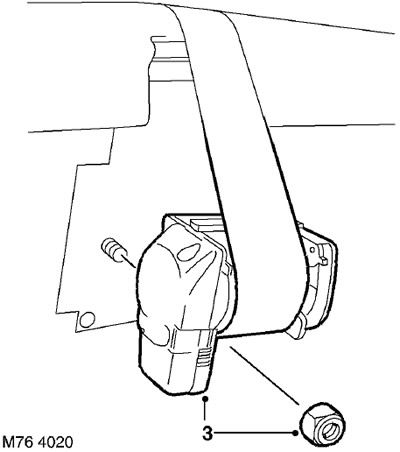

3. Отверните гайку и снимите инерционную катушку.

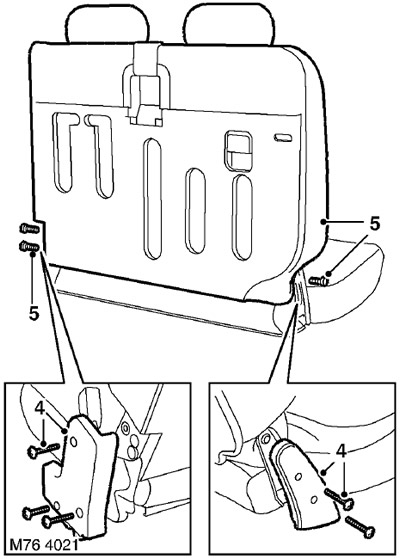

4. Отверните 5 винтов и снимите обе крышки креплений ремня безопасности.

5. Отверните 3 болта Torx и снимите с подушки спинку сиденья.

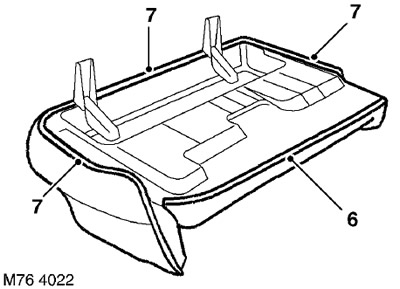

6. Освободите заднюю часть обивки подушки сиденья от крепления к раме.

7. Освободите переднюю и боковые части обивки подушки от крепления к раме.

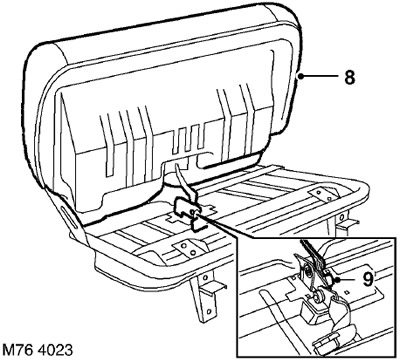

8. Снимите с рамы подушку вместе с обивкой.


9. Отверните болт Torx крепления замка ремня безопасности и снимите замок.

Установка

1. Установите замок ремня безопасности на основание сиденья и затяните болт с моментом 32 Нм.

2. Установите подушку сиденья на основание.

3. Зафиксируйте переднюю и боковые части подушки на раме.

4. Закрепите заднюю часть подушки сиденья на раме.

5. Установите спинку сиденья и затяните болты Torx.

6. Установите крышки креплений ремня безопасности и затяните винты их крепления.

7. Установите инерционную катушку на спинку сиденья и затяните гайки ее крепления с моментом 32 Нм.

8. Установите крышку инерционной катушки и затяните винты ее крепления.

9. Установите на место заднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.
