Размеры зазоров и профилей (Фрилендер 1)

Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правильную стыковку элементов и приемлемый внешний вид автомобиля.

Измеряемые размеры показаны в миллиметрах и дюймах. Размеры в дюймах приведены в скобках.

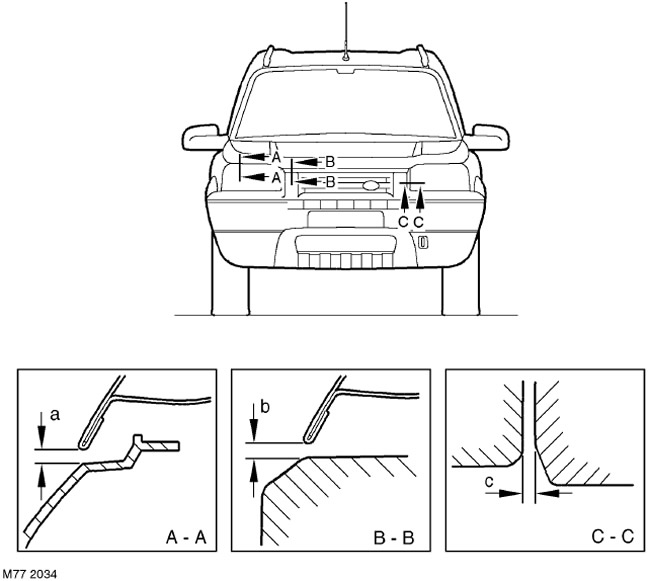

Зазор "a" - от капота до фары Допуск на расхождение в величинах зазоров с разных сторон автомобиля равен ±1,0 мм (0,040).

Зазор "b" - от капота до верхней накладки бампера. Допуск на расхождение в величинах зазоров с разных сторон автомобиля равен ±1,0 мм (0,040).

Зазор "с" - от фары до верхней накладки бампера. Визуально равные зазоры справа и слева с различием, не более 2 мм (0,080).

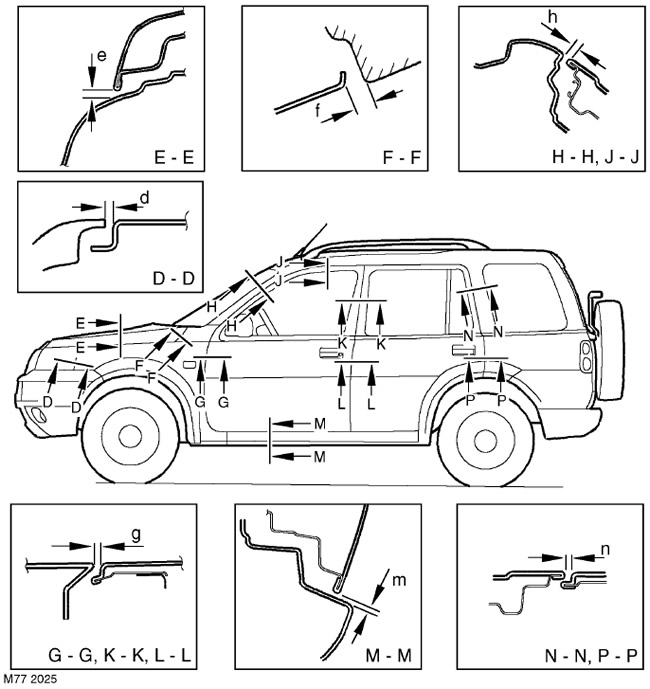

Сечение	Зазор	Описание	Величина
D-D	d	Между фарой и крылом	3,0 (0,118)
Е-Е	e	Между капотом и крылом	6,0 (0,236)
F-F	f	Между задней кромкой капота и крылом	6,0 (0,236)
G-G	g	Между крылом и передней дверью	5,0 (0,196)
H-H, J-J	h	Между кромкой передней двери и кузовом	5,0 (0,196)
K-K, L-L	k	Между краями передней и задней дверей	5,0 (0,196)
М-М	m	Между нижней кромкой двери и порогом	6,0 (0,236)
N-N, P-P	n	Между кромкой задней двери и кузовом	5,0 (0,196)

Допуск на размеры в сечениях E-E и F-F равен ±1,0 мм (0,040). Все другие размеры имеют допуск, равный ±0,5 мм (0,020).

Сечение D-D - если крыло предназначалось для тепловой обработки в печи, установите зазор, равный 4,4 мм (0,173), чтобы компенсировать соответствующее тепловое расширение.

В сечении G-G номинальный размер зазора между краем крыла и передней дверью равен 0,0 с допуском +1,0 (0,040).

В сечении H-H и J-J номинальный размер зазора между кромкой передней двери и кузовом равен -2,5 мм (0,098) с допуском +0,0 / -1,0 мм (0,040).

В сечении K-K и L-L номинальный размер зазора между кромкой передней двери и кузовом равен 0,0 с допуском +0,0 / -1,0 мм (0,040).

В сечении N-N и P-P номинальный размер зазора между краем задней двери и боковой панелью кузова равен 0,0 с допуском +1,0 (0,040)/-0,0.

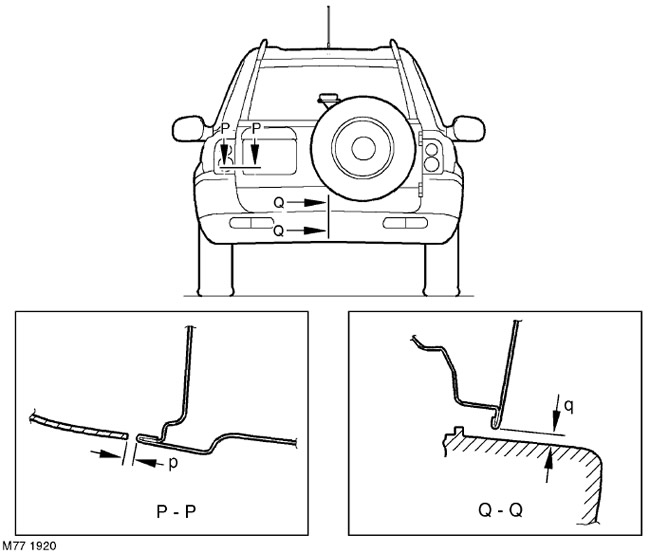

Сечение	Зазор	Описание	Величина
P-P	p	Между дверью багажного отделения и задним фонарем	5,0 (0,196)
Q-Q	q	Между дверью багажного отделения и задним бампером	6,0 (0,236)

Допуск на размеры в сечениях P-P и Q-Q равен ± 0,5 мм (0,020).
