Задний бампер в сборе - для автомобилей после 2004-го года (Фрилендер 1)

Демонтаж

1. Снимите задние брызговики.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний брызговик.

2. Снимите оба задних противотуманных фонаря.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Комбинированный фонарь - задний.

3. Снимите расширители задних колесных арок.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задняя часть расширителя задней колесной арки.

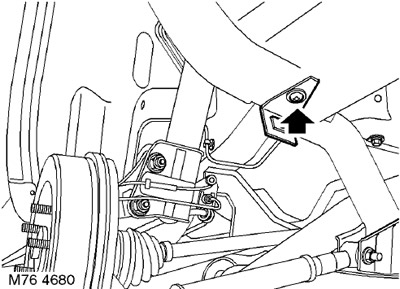

4. Отверните 2 винта и снимите оба кронштейна брызговиков.

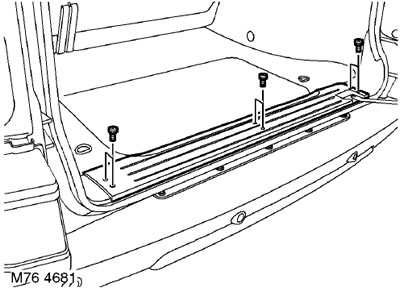

5. Отверните 6 винтов Torx, фиксирующих планку крепления напольного покрытия багажного отделения к кузову.

6. Снимите планку крепления напольного покрытия багажного отделения.

7. Снимите уплотнитель двери багажного отделения, чтобы получить доступ к саморезам крепления бампера к кузову.

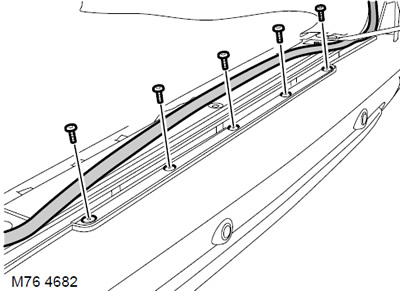

8. Отверните 5 саморезов крепления бампера к кузову.

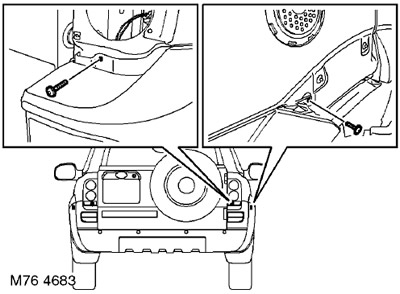

9. Отверните 4 винтов крепления бампера к кузову.

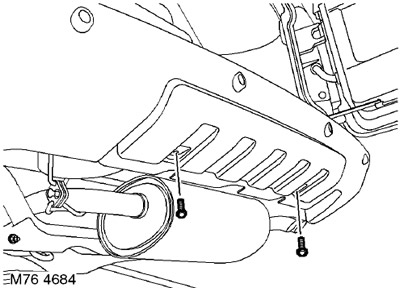

10. Отверните 2 болта Torx крепления бампера к поперечной балке.

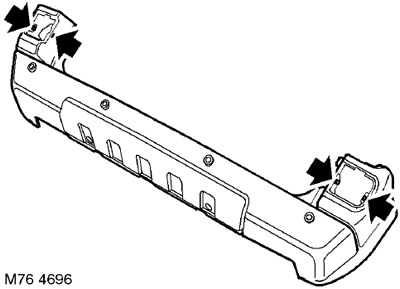

11. С помощью напарника освободите от крепления к кузову бампер и электрический кабель датчика системы помощи при парковке задним ходом.

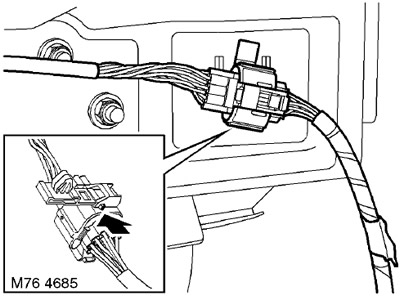

12. Снимите фиксатор электрического кабеля датчика системы помощи при парковке задним ходом и отсоедините разъем.

13. Снимите бампер.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

14. Снимите оба задних фонаря.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Задний комбинированный фонарь.

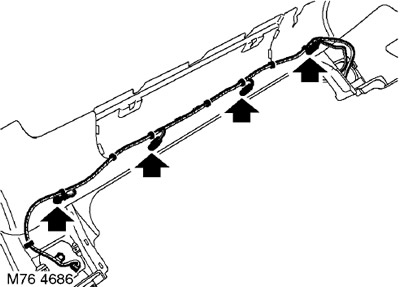

15. Отсоедините электрические разъемы от 4 датчиков системы помощи при парковке задним ходом и снимите электрический кабель с 9 хомутов.

16. Снимите с бампера электрический кабель датчика системы помощи при парковке задним ходом.

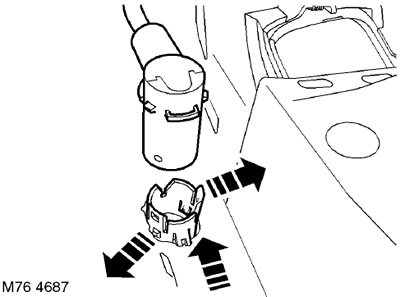

17. Освободите 2 хомута и снимите датчик системы помощи при парковке задним ходом с декоративной накладки.

18. Снимите с бампера декоративную накладку датчика системы помощи при парковке задним ходом.

19. Повторите приведенную выше процедуру для демонтажа оставшихся 3 датчиков системы помощи при парковке задним ходом.

20. Выверните из бампера гайки крепления задних фонарей.

Установка

1. Приверните гайки крепления задних фонарей на бампер.

2. Установите на бампер и закрепите декоративные накладки датчиков системы помощи при парковке задним ходом.

3. Установите электрический кабель и прикрепите его к датчикам системы помощи при парковке задним ходом и бамперу.

4. Установите оба задних фонаря.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Задний комбинированный фонарь.

5. С помощью помощника установите бампер в сборе на кузов.

6. Подсоедините электрический разъем кабеля системы помощи при парковке задним ходом, установите хомуты и прикрепите их к кузову.

7. Выровняйте бампер относительно кузова и закрепите его винтами и саморезами.

8. Заверните винты Torx крепления бампера к поперечной балке и затяните их с моментом 5 Нм.

9. Установите на кузов уплотнитель двери багажного отделения.

10. Установите планку крепления напольного покрытия багажного отделения и зафиксируйте ее винтами Torx.

11. Установите кронштейны брызговиков и закрепите их винтами.

12. Установите на место расширители задних колесных арок.
