Уплотнение заднего выходного вала раздаточной коробки 4.4L (Дискавери 3)

Специальный инструмент

Приспособления для снятия/установки (LRT-54-015) 205-726

Монтажный инструмент для уплотнений 308-637

Монтажное приспособление 204-525/1

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.4L (41.20.25.99)

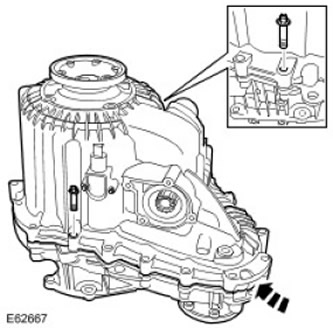

5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

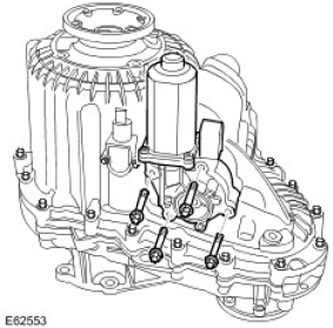

Снимите электродвигатель переключения.

• Выверните 4 болта.
• Удалите посторонние частицы из отверстий для болтов.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

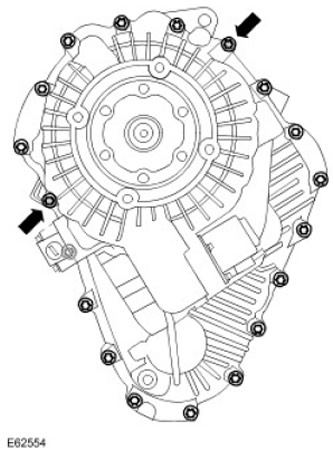

Выверните 17 болтов Torx, крепящих картер раздаточной коробки.

• 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
• Удалите посторонние частицы из отверстий для болтов.

8.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

Снимите заднюю половину раздаточной коробки.

• Выверните 2 оставшихся болта Torx
• Удалите посторонние частицы из отверстий для болтов.
• Используйте молоток с мягкой головкой.

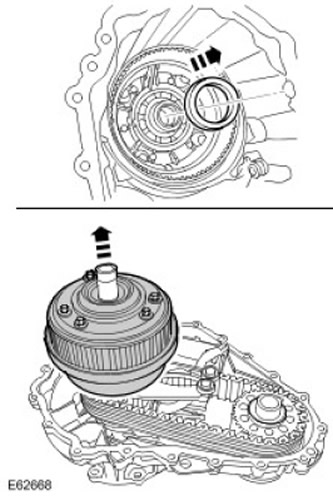

9. Снимите блок дифференциала. Снимите дистанционную втулку.



10.

ПРИМЕЧАНИЕ: Снимайте детали в сборе.

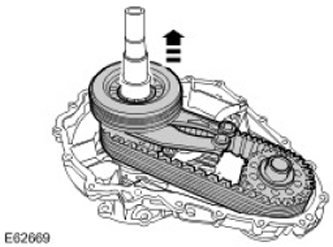

Снимите муфту, цепь и звездочку.

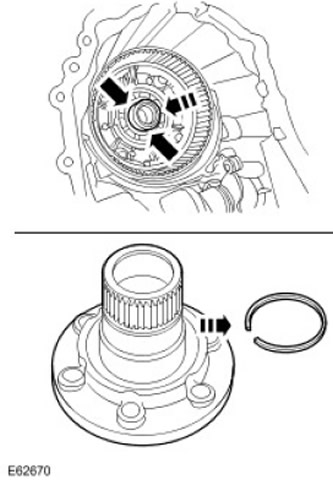

11. Снимите задний выходной фланец.

• Сожмите стопорное кольцо.
• Продавите фланец через подшипник.
• Снимите и отбракуйте стопорное кольцо.

12.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.

Снимите уплотнение выходного фланца.



13. Снимите подшипник выходного фланца. Снимите стопорное кольцо.




14. Отделите переднюю половину раздаточной коробки от плоской поверхности. Выверните 2 болта.

Установка

1. Удалите герметик с контактных поверхностей раздаточной коробки.

2. Очистите магнитный фильтр.

3.

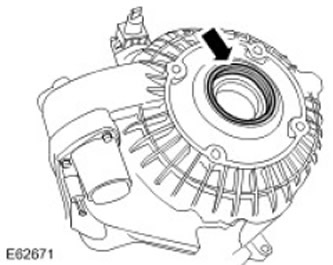

ВНИМАНИЕ: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

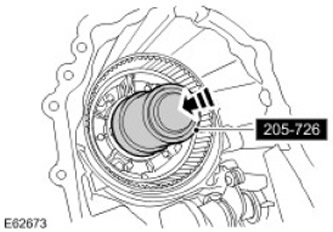

С помощью специального инструмента установите подшипник выходного фланца.

• Очистите сопрягаемые поверхности деталей.
• Установите стопорное кольцо.

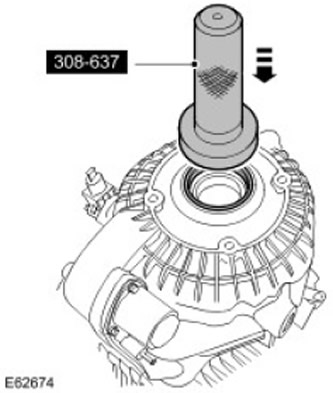

4. С помощью специального инструмента установите новый сальник.

• Очистите контактные поверхности деталей.
• Смажьте новое уплотнение.

5.

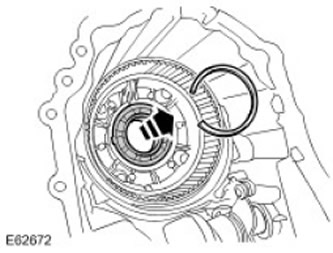

ВНИМАНИЕ: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.

ВНИМАНИЕ: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.

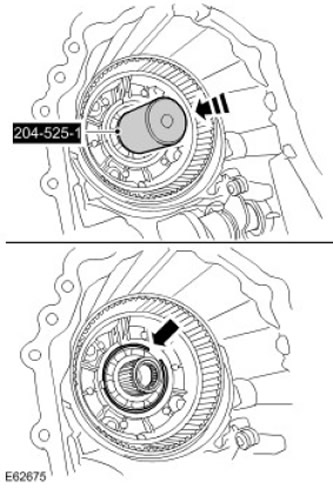

Вместе с помощником, используя специальный инструмент, установите фланец привода.

• Очистите контактные поверхности деталей.
• Установите новое стопорное кольцо.
• Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.

6. Закрепите заднюю половину раздаточной коробки задней поверхностью вниз на плоской поверхности.

7.

ПРИМЕЧАНИЕ: Проверните дифференциал, чтобы ввести в зацепление шлицы.

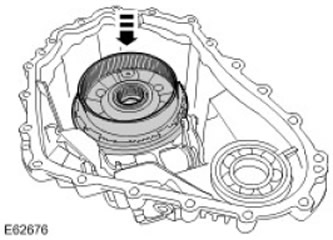

Установите блок дифференциала.

• Очистите детали.
• Установите дистанционную втулку.

8.

ПРИМЕЧАНИЕ: Проверните узел для введения в зацепление дисков сцепления.

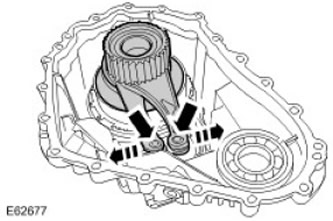

ПРИМЕЧАНИЕ: Чтобы открыть рычаги исполнительного механизма, используйте щипцы для снятия и установки стопорных колец.

Установите муфту.

• Очистите детали.
• Введите в зацепление рычаги исполнительного механизма.

9.

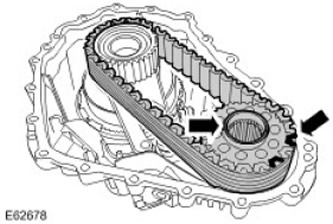

ВНИМАНИЕ: Темные звенья цепи должны быть обращены вверх, как показано на рисунке.

ПРИМЕЧАНИЕ: Шлицованное внутреннее отверстие звездочки должно быть обращено вверх, как показано на рисунке.

Установите цепь и звездочку. Очистите детали.

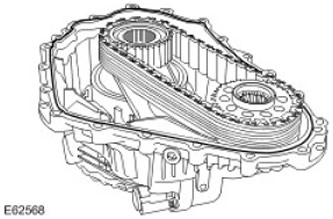

10. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.

• Очистите контактные поверхности деталей.
• Очистите штифты и отверстия штифтов.
• Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.

11. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.



12. Затяните остальные болты Torx с моментом затяжки 35 Нм.

13. Установите электродвигатель переключения.

• Очистите детали.
• Затяните болты Torx с моментом затяжки 25 Нм.

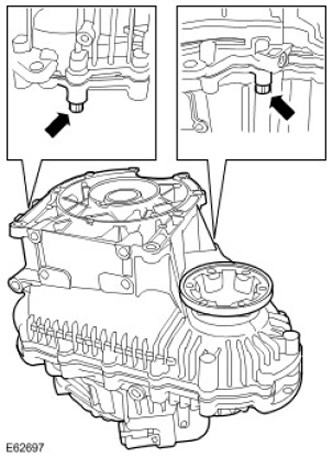

14. Вместе с помощником снимите раздаточную коробку с плоской поверхности. Выверните 2 болта.

15. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.4L (41.20.25.99)

16. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

17. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
