Уплотнение переднего выходного вала раздаточной коробки 4.0L (Дискавери 3)

Специальный инструмент

Монтажное приспособление (LRT-41-019) 307-486

Монтажное приспособление 308-636

Монтажное приспособление 205-818

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

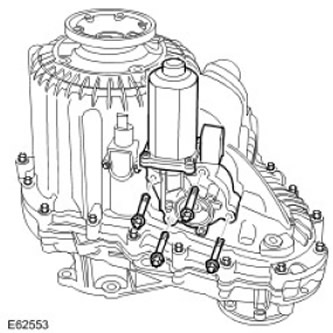

Снимите электродвигатель переключения.

• Выверните 4 болта.
• Удалите посторонние частицы из отверстий для болтов.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

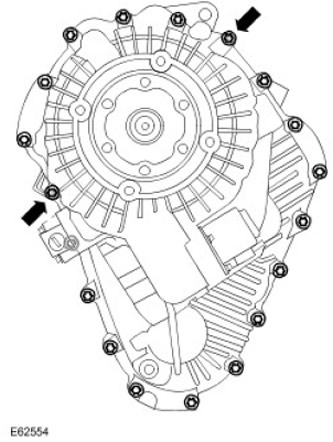

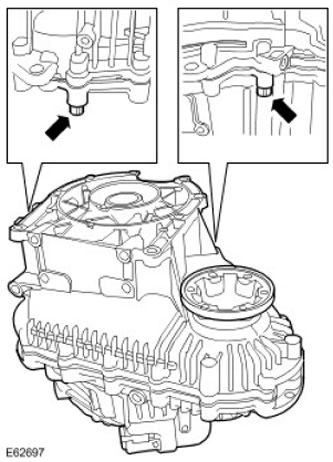

Выверните 17 болтов Torx, крепящих картер раздаточной коробки.

• 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
• Удалите посторонние частицы из отверстий для болтов.

8. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз заднюю поверхность коробки.

9.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

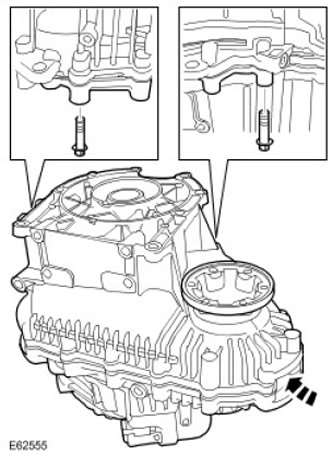

Снимите переднюю половину раздаточной коробки.

• Выверните 2 оставшихся болта Torx
• Удалите посторонние частицы из отверстий для болтов.
• Используйте молоток с мягкой головкой.

10.

ВНИМАНИЕ: Отметьте установочные положения специальный шайб.

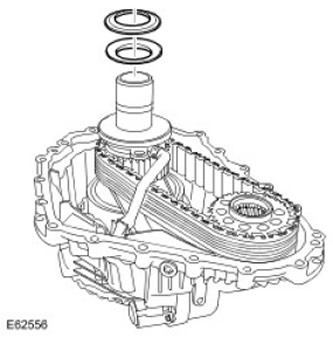

Снимите 2 специальных шайбы.

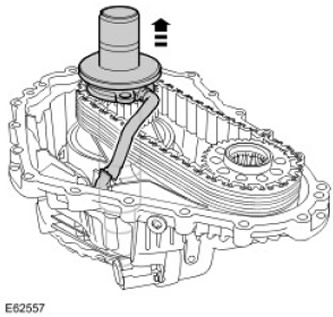

11. Снимите первичный вал и масляный насос в сборе. Снимите заборную трубку насоса рабочей жидкости.

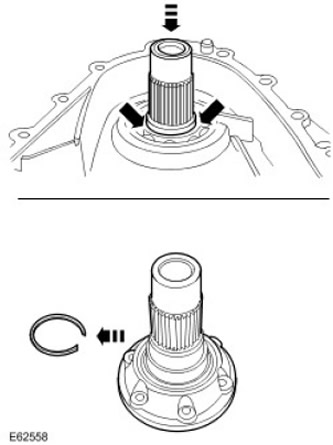

12. Снимите передний выходной фланец.

• Сожмите стопорное кольцо.
• Продавите фланец через подшипник.
• Снимите и отбракуйте стопорное кольцо.

13.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.

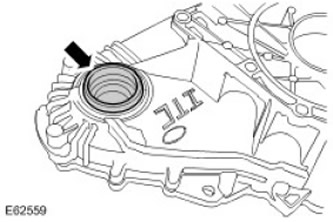

Снимите уплотнение выходного фланца.



14. Снимите подшипник выходного фланца.

Установка

1. Удалите герметик с контактных поверхностей раздаточной коробки.

2. Очистите магнитный фильтр.

3.

ВНИМАНИЕ: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

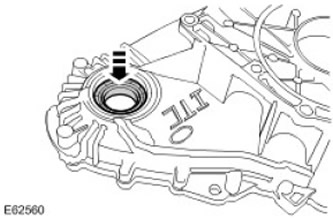

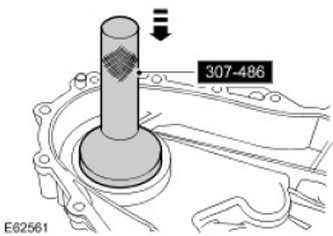

С помощью специального инструмента установите подшипник выходного фланца. Очистите сопрягаемые поверхности деталей.

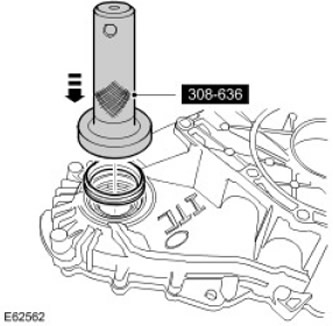

4. С помощью специального инструмента установите новый сальник.

• Очистите контактные поверхности деталей.
• Смажьте новое уплотнение.

5.

ВНИМАНИЕ: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.

ВНИМАНИЕ: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.

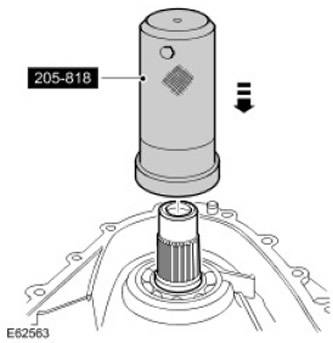

Вместе с помощником, используя специальный инструмент, установите фланец привода.

• Очистите контактные поверхности деталей.
• Установите новое стопорное кольцо.
• Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.

6.

ВНИМАНИЕ: Убедитесь, что шайбы установлены правильно.

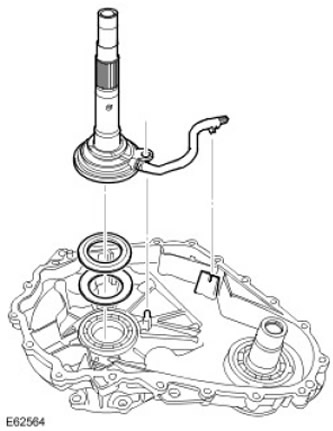

Установите 2 специальных шайбы. Очистите детали.

7.

ВНИМАНИЕ: Убедитесь, что масляный насос установлен на центровочный штифт.

Установите первичный вал и масляный насос в сборе.

• Очистите детали.
• Закрепите заборную трубку насоса рабочей жидкости.

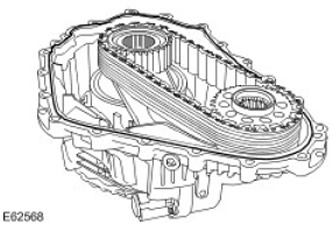

8. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.

• Очистите контактные поверхности деталей.
• Очистите штифты и отверстия штифтов.

9. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.



10. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз поверхность контакта с коробкой передач.

11. Затяните остальные болты Torx с моментом затяжки 35 Нм.

12. Установите электродвигатель переключения.

• Очистите детали.
• Затяните болты Torx с моментом затяжки 25 Нм.

13. Вместе с помощником отсоедините раздаточную коробку. Выверните 2 болта.

14. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

15. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

16. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
