Снятие раздаточной коробки 2.7L (Дискавери 3)

Специальный инструмент

Переходник для ключа 303-1069

Снятие

Все автомобили

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

3. Снимите передний приводной вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 2.7L Diesel (47.15.02)

4. Снимите задний приводной вал. Для получения дополнительной информации обратитесь к Задний карданный вал (47.15.03)

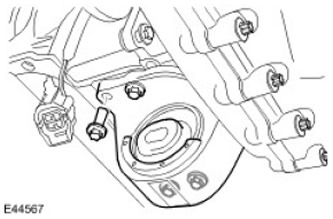

5. Снимите опорную подушку коробки передач. Выверните 4 болта.

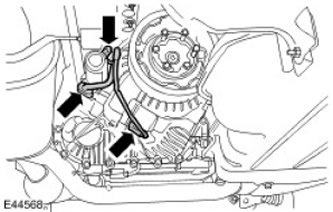

6. Рассоедините 3 электрических разъема раздаточной коробки.

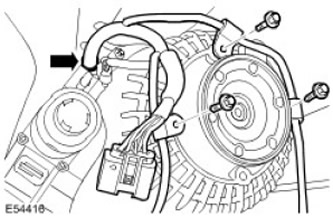

7. Отсоедините жгут проводов от раздаточной коробки.

• Выверните 3 болта.
• Освободите зажим.

8.

ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

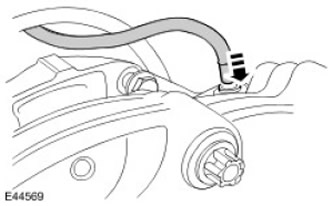

Отсоедините сапун. Утопите стопорное кольцо.

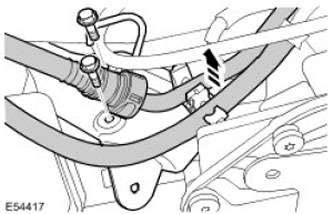

9. Отпустите крепление опорного кронштейна топливопроводов.

• Освободите топливопроводы.
• Выверните два болта.

Автомобили с автоматической коробкой передач

10. Освободите кабель селектора из направляющего кронштейна.



Все автомобили

11. Подоприте коробку передач домкратом.

12.

ПРЕДОСТЕРЕЖЕНИЕ: Закрепите узел на домкрате для коробки передач.

Домкратом для коробки передач подоприте раздаточную коробку.

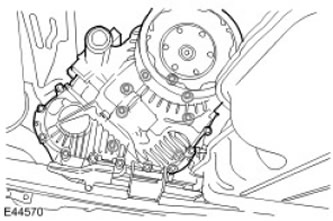

13. С посторонней помощью снимите раздаточную коробку.

• Выверните 8 болтов.
• Снимите уплотнительное кольцо.
