Модуль топливного насоса 2.7L (Дискавери 3)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! Пары бензина!"

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

ПРИМЕЧАНИЕ: Модуль топливного насоса состоит из заднего датчика уровня топлива и регулятора давления топлива. Эти узлы нельзя обслуживать отдельно друг от друга.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

3. Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.U1)


4.

ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

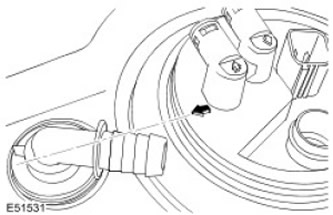

Освободите фланец модуля топливного насоса.

• Отпустите винт.
• Снимите хомут.

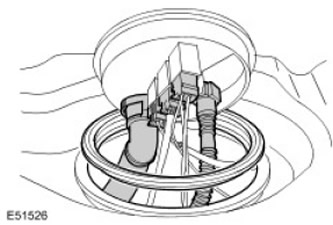

5. Снимите фланец модуля топливного насоса.

• Отсоедините вентиляционную трубку.
• Отсоедините питающий топливопровод.
• Расстыкуйте 3 электрических разъема.
• Снимите и отбракуйте уплотнительное кольцо.

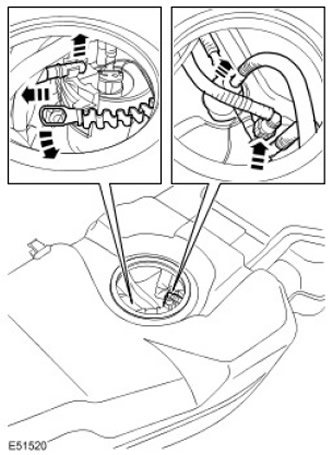

6. Снимите модуль топливного насоса.

• Освободите ленту.
• Освободите регулятор давления топлива.
• Отсоедините 2 топливопровода.

Установка

1. Установите модуль топливного насоса.

• Подсоедините топливопроводы.
• Закрепите лентой.
• Закрепите регулятор давления топлива.

2 . Установите фланец модуля топливного насоса.

• Очистите контактные поверхности деталей.
• Установите новое уплотнение.
• Состыкуйте 3 электрических разъема.
• Подсоедините питающий топливопровод.
• Происоедините вентиляционную трубку.

3.

ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее прежним положением.

Закрепите фланец модуля топливного насоса.

• Установите хомут.
• Затяните винт (момент затяжки 4 Нм).

4. Установите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.U1)

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
