Заливной патрубок топливного бака 2.7L (Дискавери 3)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поставьте автомобиль на подъемник.

2. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Слейте топливо из топливного бака. Для получения дополнительной информации обратитесь к Опорожнение топливного бака (19.55.02)

4. Снимите правое заднее колесо.

5. Снимите молдинг крыла. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

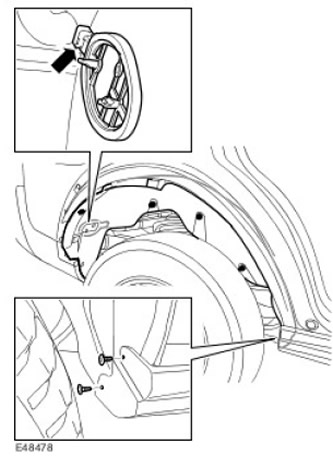

6. Снимите брызговик крыла.

• Выверните 2 винта.
• Снимите 6 фиксаторов.
• Отсоедините электрический разъем.

7. Снимите крышку заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Крышка лючка заливной горловины топливного бака в сборе (19.55.04)


8. Снимите запасное колесо.

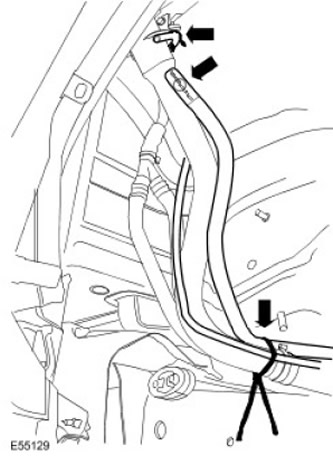

9. Отсоедините трубки сапуна.

• Снимите зажим.
• Отпустите 2 зажима.
• Снимите и отбракуйте кабельные хомуты.

10.

ВНИМАНИЕ: Перед отсоединением или снятием каких-либо узлов убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы закрывайте все открытые соединения.

Отсоедините заливную горловину от топливного бака.

• Снимите взломостойкую крышку.
• Снимите и отбракуйте зажим шланга.

11. Снимите соединительный шланг заливного патрубка с топливным баком.

• Снимите взломостойкую крышку.
• Снимите и отбракуйте зажим шланга.

12.

ПРИМЕЧАНИЕ: Отметьте положение установки.

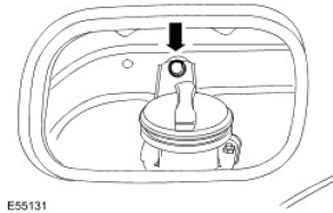

Снимите заливной патрубок топливного бака. Выверните болт.

Установка

1. Установите соединительный шланг заливного патрубка. Установите новый взломостойкий зажим.

2.

ПРИМЕЧАНИЕ: Совместите детали в положении, помеченном при снятии.

Установите заливной патрубок топливного бака. Вставьте и затяните болт (момент затяжки 10 Нм).

3.

ВНИМАНИЕ: Затягивайте новый взломостойкий зажим, пока шестигранная головка не срежется.

Подсоедините заливную горловину топливного бака. Установите новый зажим.

4. Подсоедините трубки сапуна. Закрепите зажимы.

5. Установите крышку заливной горловины. Для получения дополнительной информации обратитесь к Крышка лючка заливной горловины топливного бака в сборе (19.55.04)

6. Установите брызговик крыла.

7. Установите молдинг крыла. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

8. Установите колесо.

9. Установите запасное колесо.

10. Залейте топливо в топливный бак.

11. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
