Проверка давления в топливной системе 4.0L (Дискавери 3)

Специальный инструмент

Топливный манометр 310-116-01

Переходник для проверки давления топлива 310-116 (LRT-19-006A)

1. Отсоедините провод массы от аккумуляторной батареи.

2. Снимите крышку двигателя. Крышка двигателя - 4.0L (12.30.50)

3. Освободите зажим и отсоедините продувочный трубопровод.

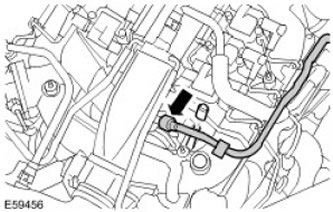

4. Снимите колпачок клапана Шредера топливного коллектора.

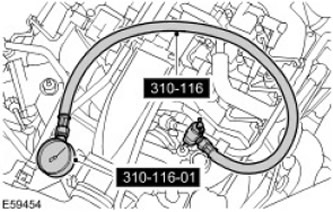

5. Установите специальный инструмент на клапан Шредера на топливном коллекторе.



6. Подсоедините продувочный трубопровод.


7.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

Запустите двигатель и дайте ему поработать.

• Откройте клапан на специальном инструменте.
• Запишите показания давления топлива.

8. Номинальные значения давления топлива приводятся в технических характеристиках.

9. Закройте клапан на специальном инструменте.

10. Освободите зажим и отсоедините продувочный трубопровод.

11. Отсоедините специальный инструмент от клапана Шредера.

12. Наденьте колпачок на клапан Шредера.

13. Подсоедините продувочный трубопровод.

14. Установите крышку двигателя. Крышка двигателя - 4.0L (12.30.50)

15. Подсоедините провод массы к аккумуляторной батарее.
