Заслонка воздухозабора 2.7L (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)

3. Рассоедините три электрических разъема. Освободите обратный клапан топливопровода.

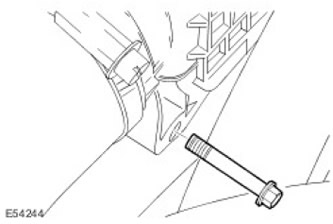

4. Выверните болт крепления коленчатого патрубка воздушной заслонки канала забора воздуха.

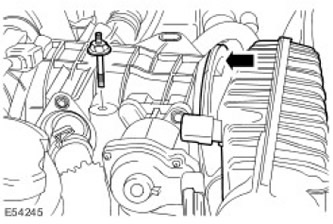

5. Освободите коленчатый патрубок воздушной заслонки канала забора воздуха. Выверните шпильку крепления коленчатого патрубка воздушной заслонки канала забора воздуха.

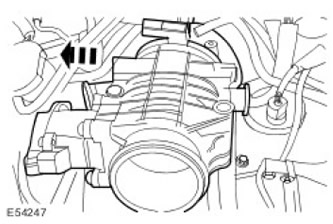

6. Освободите зажим выпускной трубки левого клапана EGR.

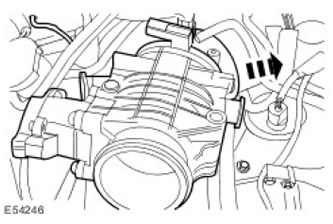

7. Освободите зажим выпускной трубки правого клапана EGR.

8. Переставьте воздушную заслонку канала забора воздуха.



9. Снимите воздушную заслонку канала забора воздуха.



10.

ПРИМЕЧАНИЕ: Не разбирайте далее, если данный компонент снимается только для обеспечения доступа.

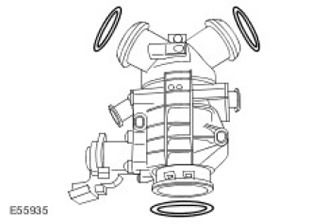

Снимите и отбракуйте уплотнительные кольца.

Установка

1

ВНИМАНИЕ: Уплотнительные кольца можно использовать повторно, если они не повреждены.

Установите воздушную заслонку канала забора воздуха.

2. Выровняйте воздушную заслонку канала забора воздуха.

3. Закрепите выпускную трубку правого клапана EGR.

4. Закрепите выпускную трубку левого клапана EGR.

5. Закрепите коленчатый патрубок воздушной заслонки канала забора воздуха. Затяните шпильку крепления коленчатого патрубка воздушной заслонки канала забора воздуха (момент затяжки 10 Нм).

6. Затяните болт крепления коленчатого патрубка воздушной заслонки канала забора воздуха (момент затяжки 10 Нм).

7. Состыкуйте 3 электрических разъема. Закрепите обратный клапан топливопровода.

8. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)

9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
