Снятие и установка глушителя 4.0L (Дискавери 3)

Специальный инструмент

Резак для выхлопной трубы 100-051 (LRT-99-027)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и установите автомобиль на опоры.

2. Отсоедините правый каталитический нейтрализатор от глушителя в сборе.

• Отверните 2 гайки.
• Отбракуйте прокладку.

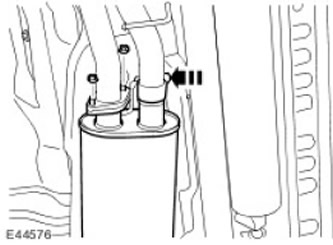

3. Отсоедините левый каталитический нейтрализатор от глушителя в сборе. Отверните гайку и высвободите хомут.

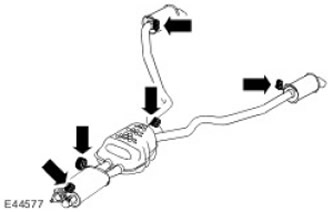

4. Воспользовавшись посторонней помощью, снимите глушитель в сборе. Отсоедините 5 подвесных опор системы выпуска.



5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

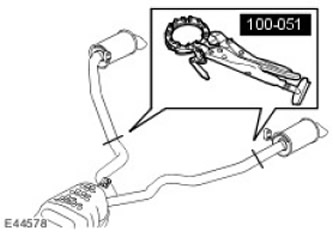

Снимите левую выпускную трубу. При помощи инструмента 100-051 отрежьте выпускную трубу в месте, на которое указывает углубление на выпускной трубе.

6. Снимите правую выпускную трубу. При помощи инструмента 100-051 отрежьте выпускную трубу в месте, на которое указывает углубление на выпускной трубе.

Установка

1.

ПРИМЕЧАНИЕ: Не затягивайте хомут на этой стадии.

Присоедините правую выпускную трубу к глушителю в сборе.

• Очистите элементы.
• Установите хомут.

2.

ПРИМЕЧАНИЕ: Не затягивайте хомут на этой стадии.

Присоедините левую выпускную трубу к глушителю в сборе.

• Очистите элементы.
• Установите хомут.

3. Воспользовавшись посторонней помощью, снимите установите в сборе.

• Закрепите подвесные опоры системы выпуска.
• Установите новую прокладку.
• Затяните гайки крепления каталитического нейтрализатора и зажим усилием 48 Нм.

4. Совместите обе выпускные трубы и затяните хомуты усилием 55 Нм.
