Вентилятор охлаждения 4.0L (Дискавери 3)

Специальный инструмент

Ключ для вязкостной муфты 303-1142

Инструмент для фиксации шкива вязкостной муфты 303-1167

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

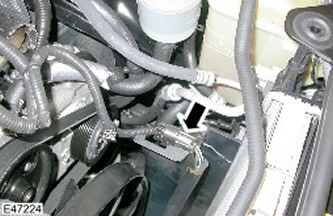

3. Отсоедините электрический разъем вентилятора охлаждения.



4.

ПРИМЕЧАНИЕ: Деталь имеет правую резьбу.

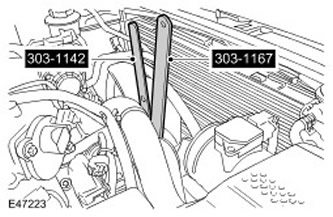

При помощи специальных инструментов снимите вентилятор охлаждения. Снимите вентилятор охлаждения в сборе.



5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

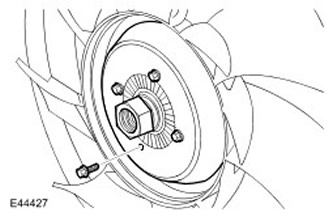

Снимите вязкостную муфту с вентилятора охлаждения. Выверните 4 болта.

Установка

1. Установите детали на место, действуя в обратной последовательности.

• Установите вентилятор охлаждения на вязкостную муфту и затяните болты (момент затяжки 10 Нм).
• Затяните вентилятор системы охлаждения в сборе (момент затяжки 65 Нм).
