Левая опора двигателя (Дискавери 3)

Специальный инструмент

Съемник шарового шарнира 205-754 (LRT-54-027)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Снимите левое переднее колесо.

4. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

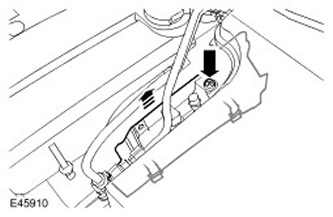

5. Снимите левый верхний теплозащитный экран моторного отсека. Выверните винт.



6.

ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.

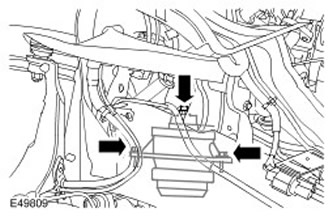

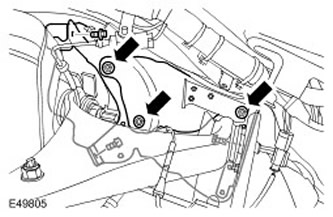

Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

• Отверните 3 гайки.
• Выверните 3 болта.

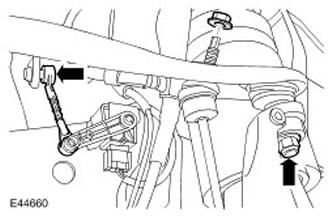

7. Отсоедините рычаг датчика высоты.

8.

ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте прилагаемый шестигранный ключ.

Отверните гайку крепления стойки стабилизатора.

9.

ВНИМАНИЕ: Для предотвращения выпадения поворотного кулака вперед и отсоединения внутреннего шарнира полуоси поддержите поворотный кулак.

Отверните гайку крепления верхнего рычага.

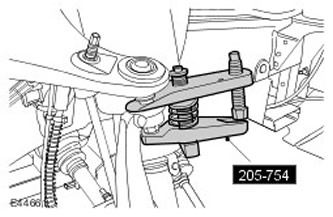

10. Используя специальный инструмент, отсоедините шаровой шарнир верхнего рычага. Отверните гайку и отбракуйте ее.

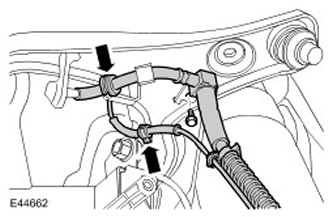

11. Отсоедините тормозной шланг от верхнего рычага.




12. Для получения доступа отведите верхний рычаг подвески в сторону и привяжите его.

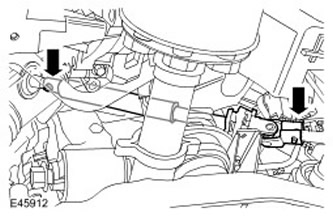

13. Для удобства доступа снимите нижний карданный шарнир рулевой колонки. Выверните и отбракуйте болты.



14. Подоприте двигатель.

15. Поднимите двигатель. Отверните гайку.

16. Снимите переднюю опору двигателя. Выверните и отбракуйте 2 болта.

Установка

1. Очистите контактные поверхности деталей.


2. Установите переднюю опору двигателя. Затяните болты с моментом 45 Нм, а затем еще на 60 градусов.

3. Опустите двигатель на опору. Затяните гайку (момент затяжки 90 Нм).

4. Уберите подпорку из-под двигателя.

5. Установите нижний карданный шарнир рулевой колонки в сборе. Вверните и затяните новые капсулированные болты (момент затяжки 25 Нм).

6. Присоедините тормозной шланг к верхнему рычагу. Затяните болт (момент затяжки 23 Нм).

7. Соедините верхний рычаг с поворотным кулаком.

• Снимите стяжку, крепящую верхний рычаг.
• Заверните новую гайку и затяните ее (момент затяжки 70 Нм).

8. Закрепите стойку стабилизатора. Затяните гайку (момент затяжки 115 Нм).

9. Присоедините рычаг датчика высоты.

10. Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

• Вверните болты.
• Заверните гайки.

11. Установите левый верхний теплозащитный экран моторного отсека. Вверните винт.

12. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

13. Установите переднее колесо. Затяните колесные гайки (момент затяжки 140 Нм).
