Роликовый толкатель распределительного вала (Дискавери 3)

Специальный инструмент

Приспособление для снятия/замены роликового толкателя распределительного вала 303-581

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите крышку левой головки цилиндров. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)

3. Снимите крышку правой головки цилиндров. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)

4. Снимите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)

5.

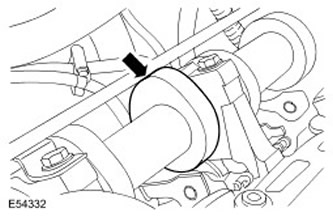

ПРИМЕЧАНИЕ: Перед снятием удостоверьтесь, что кулачок распределительного вала находится напротив роликового толкателя распределительного вала.

ПРИМЕЧАНИЕ: Пометьте каждый роликовый толкатель коленчатого вала и регулятор зазора. Убедитесь, что каждая деталь находится в первоначальном положении установки.

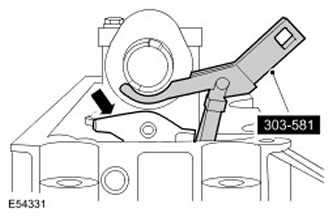

Используя специальный инструмент, снимите роликовые толкатели распределительного вала. Сожмите пружину клапана.



6. Поверните двигатель, чтобы получать доступ к остальным роликовым толкателям распределительного вала.




7. Снимите гидравлические регуляторы зазора.

Установка

1.

ПРИМЕЧАНИЕ: Установите детали в первоначальные положения.

Установите гидравлические регуляторы зазора.

• Очистите контактные поверхности деталей.
• Смажьте детали чистым моторным маслом.

2.

ПРИМЕЧАНИЕ: Установите детали в первоначальные положения.

Используя специальный инструмент, установите роликовые толкатели распределительного вала.

• Очистите контактные поверхности деталей.
• Смажьте детали чистым моторным маслом.
• Установите детали на место, действуя в обратной последовательности.

3. Поверните двигатель, чтобы получать доступ к остальным роликовым толкателям распределительного вала.


4. Установите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)

5. Установите крышку правой головки цилиндров. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)

6. Установите крышку левой головки цилиндров. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)

7. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
