Правая головка цилиндров (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

3. Перейдите к порядку синхронизации распределительного вала. Для получения дополнительной информации обратитесь к Газораспределение

4. Снимите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)

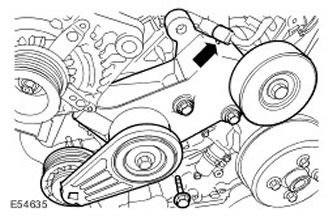

5. Отведите опорный кронштейн радиатора в сторону.

• Выверните три болта.
• Освободите зажим жгута проводов.
• Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).

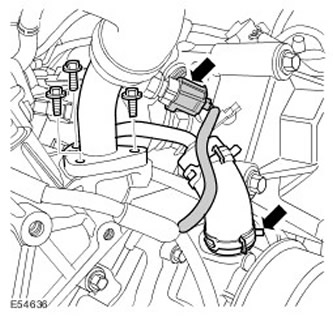

6. Снимите выпускной коленчатый патрубок охлаждающей жидкости блока цилиндров.

• Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).
• Освободите зажим крепления шланга насоса охлаждающей жидкости.
• Выверните три болта.

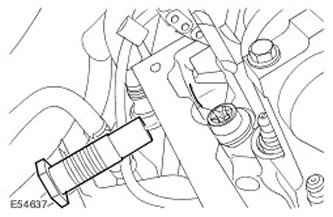

7. Снимите правый гидравлический натяжитель цепи газораспределительного механизма.

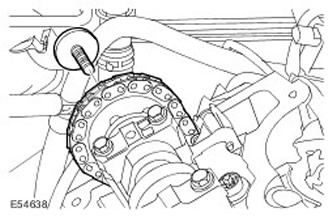

8. Выверните болт звездочки распределительного вала.

• Снимите звездочку с распределительного вала.
• Скрепите цепь и направляющую с помощью проволоки.

9.

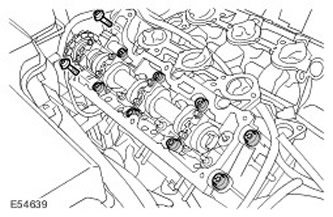

ВНИМАНИЕ: Постепенно в перекрестной последовательности ослабьте болты.

Выверните 10 болтов головки блока цилиндров. Отбракуйте болты.

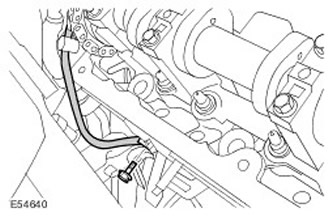

10. Снимите головку блока цилиндров правого ряда в сборе.

• Отсоедините разъём соединения с "массой" от головки блока цилиндров.
• Выверните болт.

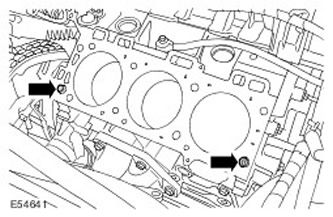

11. Снимите и отбракуйте прокладку головки блока цилиндров.

• Очистите установочные штифты головки блока цилиндров.
• Очистите и осмотрите головку блока цилиндров и блок цилиндров.

12.

ПРИМЕЧАНИЕ: Равномерно и постепенно ослабьте крышки подшипников распределительных валов.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

Снимите крышки подшипников распределительного вала.

• Выверните восемь болтов.
• Снимите питающий маслопровод распределительного вала.

13. Снимите распределительный вал.

Установка

1. Установите распределительный вал.

• Очистите сопрягаемые поверхности деталей.
• Смажьте детали чистым моторным маслом.

2.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

Установите крышки подшипников распределительного вала.

• Очистите сопрягаемые поверхности деталей.
• Смажьте детали чистым моторным маслом.

3.

ПРИМЕЧАНИЕ: После установки болтов убедитесь, что распределительный вал вращается свободно.

Установите питающий маслопровод распределительного вала.

• Тщательно очистите и проверьте питающий маслопровод.
• Заполните питающий маслопровод чистым моторным маслом.
• Равномерно в 2 этапа затяните болты в указанной последовательности.
• Затяните болты (момент затяжки 6 Нм).
• Затяните болты (момент затяжки 16 Нм).

4. Очистите сопрягаемые поверхности деталей.

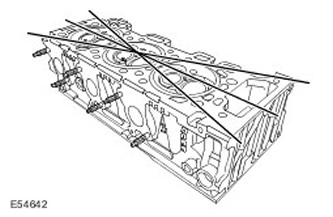

5. Проверьте поверхность головки блока цилиндров на наличие деформации в продольном и поперечном направлениях и по диагоналям. Для получения дополнительной информации обратитесь к Спецификация



6.

ВНИМАНИЕ: Прокладку головки блока цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки блока цилиндров.


7.

ПРИМЕЧАНИЕ: Соблюдайте осторожность при монтаже соединений с массой. В случае недостаточно хорошей "массы" не заведется один или оба ряда цилиндров двигателя.

Установите головку блока цилиндров правого ряда в сборе.

• Подсоедините разъём соединения с "массой" к головке блока цилиндров.
• Затяните болт (момент затяжки 10 Нм).

8.

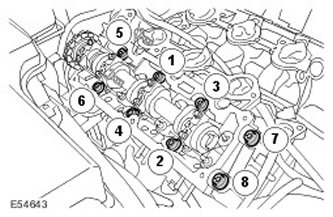

ПРИМЕЧАНИЕ: Затяните болты с 1 по 8 в указанной последовательности. Болты M12 затягиваются в три этапа.

Заверните болты крепления головки блока цилиндров.

• Смажьте новые болты крепления головки блока цилиндров чистым моторным маслом.
• Затяните болты M12 (момент затяжки 30 Нм), а затем еще на 80 градусов.
• Затяните болты M12 еще на 80 градусов.
• Затяните болты М8 (момент затяжки 35 Нм).

9. Установите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)

10.

ПРИМЕЧАНИЕ: Деталь имеет левую резьбу.

Вверните болт звездочки распределительного вала.

• Снимите и отбракуйте ленту-фиксатор кабелей.
• Очистите сопрягаемые поверхности деталей.
• Установите слегка затяните болт звездочки распределительного вала.

11. Установите правый гидравлический натяжитель цепи газораспределительного механизма. Затяните натяжитель (момент затяжки 45 Нм).

12. Установите фланец охлаждающей жидкости головки блока цилиндров.

• Очистите сопрягаемые поверхности деталей.
• Затяните болт (момент затяжки 10 Нм).
• Закрепите шланг зажимом.
• Подсоедините электрический разъем датчика ECT.

13. Установите опорный кронштейн генератора.

• Очистите сопрягаемые поверхности деталей.
• Затяните болты (момент затяжки 45 Нм).
• Закрепите жгут проводов.
• Подсоедините электрический разъем датчика ECT.

14. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение

15. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

16. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
