Промежуточный вал привода распределительных валов (Дискавери 3)

Специальный инструмент

Инструмент для блокировки звездочки правой задней кассеты 303-643

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

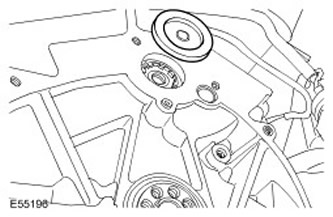

3. Снимите заглушку промежуточного вала блока цилиндров. Сместите деталь, чтобы снять ее.

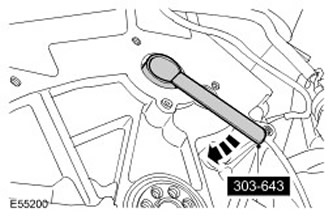

4. С помощью специального инструмента снимите правую кассету привода промежуточного вала и болт звездочки. Выверните и отбракуйте болт с головкой Torx.



5. Снимите левую кассету привода распределительного вала в сборе. Для получения дополнительной информации обратитесь к Левая кассета привода распределительного вала (12.65.36)

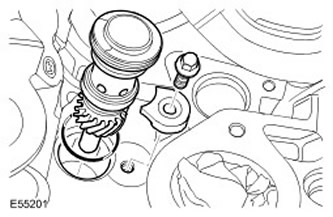

6. Снимите шестерню привода масляного насоса.

• Выверните болт.
• Снимите зажим.
• Снимите уплотнительное кольцо и отбракуйте его.

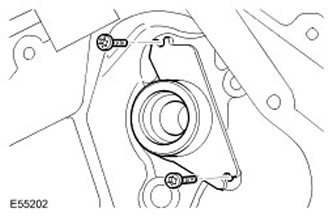

7. Снимите упорную пластину промежуточного вала. Выверните 2 болта с головкой Torx.

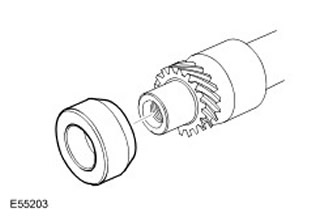

8. Снимите промежуточный вал. Подберите дистанционную втулку.

Установка

1. Установите промежуточный вал.

• Очистите контактные поверхности деталей.
• Установите дистанционную втулку распределительного вала.
• Смажьте детали чистым моторным маслом.

2.

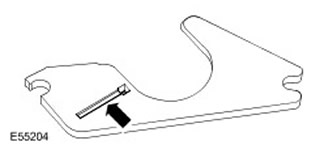

ПРИМЕЧАНИЕ: Канавка в упорной пластине должна быть направлена к блоку цилиндров.

Установите упорную пластину промежуточного вала.

• Очистите контактные поверхности деталей.
• Смажьте детали чистым моторным маслом.
• Затяните болты с головкой Torx (момент затяжки 10 Нм).

3. Установите шестерню привода масляного насоса.

• Очистите детали.
• Смажьте детали чистым моторным маслом.
• Установите новое уплотнительное кольцо.
• Установите зажим.
• Затяните болт (момент затяжки 20 Нм).

4. Установите левую кассету привода распределительного вала в сборе. Для получения дополнительной информации обратитесь к Левая кассета привода распределительного вала (12.65.36)

5. С помощью специального инструмента установите правую кассету привода промежуточного вала и болт звездочки.

• Очистите контактные поверхности деталей.
• С помощью специального инструмента затяните новый болт звездочки промежуточного вала с моментом 40 Нм, а затем еще на 45 градусов.

6. Установите заглушку промежуточного вала блока цилиндров. Очистите контактные поверхности деталей.

7. Установите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
