Шкив коленчатого вала (Дискавери 3)

Специальный инструмент

Инструмент для установки ВМТ / блокировки коленчатого вала 303-573

Приспособление для демонтажа шкива демпфирующей муфты коленчатого вала 303-1049

Съемник масляного уплотнения передней крышки 303-107

Инструмент для установки масляного уплотнения передней крышки 303-1148

Инструмент для установки шкива демпфирующей муфты коленчатого вала 303-102

Снятие

1. Отсоедините провод массы от аккумуляторной батареи.

2. Снимите ремень привода вспомогательных агрегатов.

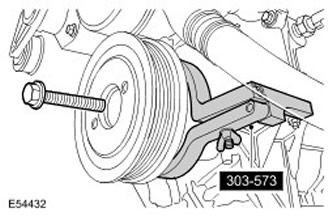

3. С помощью специального инструмента заблокируйте передний шкив коленчатого вала.

4.

ПРИМЕЧАНИЕ: Болт крепления шкива коленчатого вала затянут очень сильно.

Выверните болт крепления шкива коленчатого вала. Отбракуйте болт.

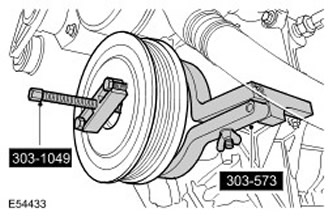

5. Используя специальные инструменты, снимите шкив коленчатого вала.

• Снимите шайбу.
• Снимите специальные инструменты.

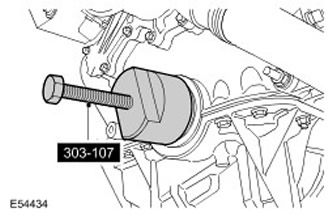

6. Используя специальный инструмент, снимите передний сальник коленчатого вала.



7. Осмотрите шкив демпфирующей муфты коленчатого вала и шайбу на предмет повреждений.

Установка

1. Очистите все контактные поверхности шкива коленчатого вала.

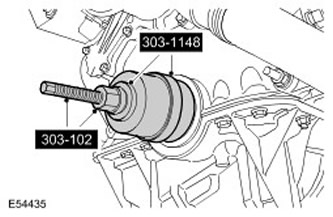

2. Используя специальный инструмент, установите передний сальник коленчатого вала. Смажьте сальник чистым моторным маслом.



3. Используя специальный инструмент, установите шкив коленчатого вала.

• Смажьте сальник чистым моторным маслом.
• Снимите специальный инструмент.

4.

ВНИМАНИЕ: Перед установкой нового болта крепления шкива коленчатого вала необходимо очистить резьбу в шкиве коленчатого вала.

Вверните новый болт крепления шкива коленчатого вала, но не затягивайте его.

5. Затяните болт крепления шкива коленчатого вала.

• Установите специальный инструмент.
• Затяните болт (момент затяжки 45 Нм).
• Затяните болт еще на 85 градусов.
• Снимите специальный инструмент.

6. Установите ремень привода вспомогательных агрегатов.

7. Подсоедините провод массы к аккумуляторной батарее.
