Заднее уплотнение распределительного вала (Дискавери 3)

Специальный инструмент

Устройство для демонтажа сальника распределительного вала 303-1118	Устройство для монтажа сальника распределительного вала 303-1119	Устройство для фиксации шкива распределительного вала 303-1145/1
Устройство для выворачивания болта шкива распределительного вала 303-1145/2	Ключ для болта шкива распределительного вала 303-1145/3

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите ремень привода топливного насоса. Для получения дополнительной информации обратитесь к Ремень топливного насоса высокого давления - Диапазон VIN: SALLA000304->END OF 06 MY (12.10.27)

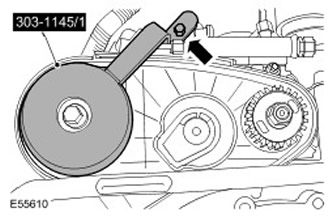

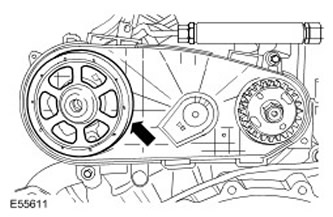

3. Установите специальный инструмент на задний шкив распределительного вала.

• Проверните коленчатый вал таким образом, чтобы специальный инструмент встал параллельно монтажной скобе двигателя.
• Заверните крепежный болт специального инструмента.

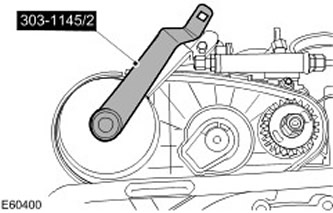

4. Установите специальный инструмент на болт крепления заднего шкива распределительного вала.

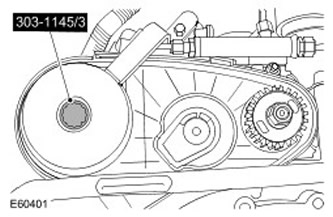

5. С помощью специальных инструментов снимите и отбракуйте болт крепления заднего шкива распределительного вала. Проверните коленчатый вал по часовой стрелке, чтобы заблокировать задний шкив распределительного вала.



6. Снимите специальные инструменты.

7. Снимите задний шкив распределительного вала.

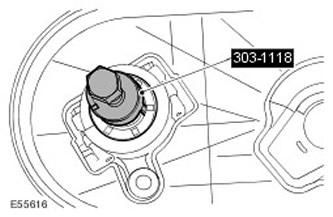

8. Установите специальный инструмент распределительный вал.




9.

ВНИМАНИЕ: Убедитесь, что специальный инструмент должным образом сел позади сальника распределительного вала. Несоблюдение этого требования может привести к поломке специального инструмента.

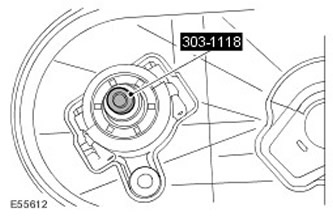

Установите специальный инструмент на задний сальник распределительного вала.



10.

ВНИМАНИЕ: Убедитесь, что специальный инструмент должным образом сел позади сальника распределительного вала. Несоблюдение этого требования может привести к поломке специального инструмента.

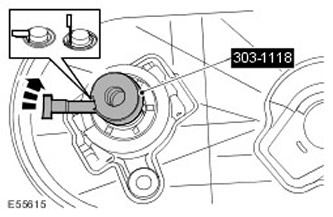

Установите специальный инструмент на задний сальник распределительного вала.

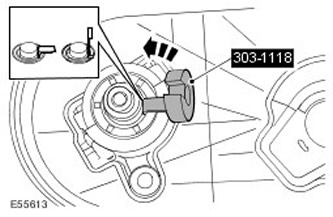

11. Используя специальные инструменты, снимите задний сальник распределительного вала и отбракуйте его.

Установка

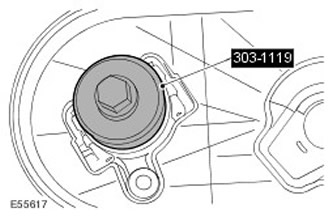

1. Используя специальные инструменты, установите новый задний сальник распределительного вала.



2. Установите задний шкив распределительного вала.

• Нанесите loctite 242 на новый болт шкива распределительного вала.
• Вверните новый болт крепления шкива распределительного вала.

3. Установите специальный инструмент на задний шкив распределительного вала. Вверните фиксирующий болт специального инструмента.




4. Установите специальный инструмент на болт крепления заднего шкива распределительного вала.



5.

ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Рассчитайте значение момента для динамометрического ключа.

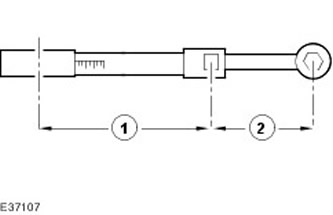

• Этап 1: Умножьте требуемую величину момента затяжки на полезную длину динамометрического ключа (1).
• Этап 2: Прибавьте полезную длину специального инструмента (2) к полезной длине динамометрического ключа.
• Этап 3: Разделите суммы, рассчитанную на этапе 1 на сумму, рассчитанную на этапе 2.
• Этап 4: Отрегулируйте динамометрический ключ в соответствии со значением, рассчитанным на этапе 3.

6.

ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Используя специальные инструменты, затяните болт крепления заднего шкива распределительного вала (момент затяжки 40 Нм).



7.

ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Используя специальные инструменты, затяните болт крепления заднего шкива распределительного вала (момент затяжки 40 Нм). Проверните коленчатый вал против часовой стрелки, чтобы заблокировать задний шкив распределительного вала.

8. Снимите специальные инструменты.

9.

ВНИМАНИЕ: Установите новый ремень привода топливного насоса. Неследование этому указанию может привести к повреждению автомобиля.

Установите ремень привода топливного насоса. Для получения дополнительной информации обратитесь к Ремень топливного насоса высокого давления - Диапазон VIN: SALLA000304->END OF 06 MY (12.10.27)

10. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
