Левая головка цилиндров (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите распределительные валы левого ряда цилиндров.

3. Снимите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

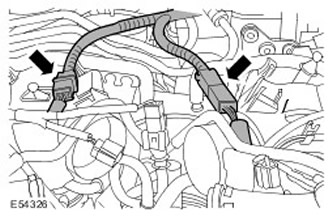

4. Рассоедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.

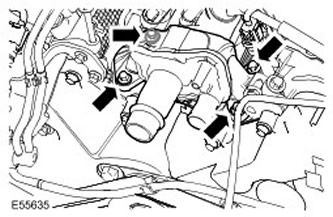

5. Снимите верхний патрубок охлаждающей жидкости с головки цилиндров.

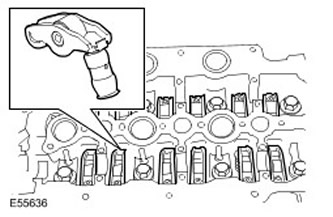

6. Снимите гидрокомпенсаторы и коромысла в сборе.



7.

ВНИМАНИЕ: Старую прокладку счищать только пластмассовым скребком.

ВНИМАНИЕ: Запрещается класть головку цилиндров контактной поверхностью вниз. Неследование этому указанию может привести к повреждению автомобиля.

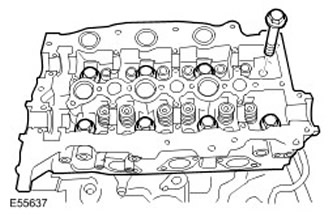

Снимите головку цилиндров левого ряда в сборе.

• Выверните и отбракуйте восемь болтов головки цилиндров.
• Снимите прокладку головки цилиндров и отбракуйте ее.

Установка

1. Очистите контактные поверхности деталей.

2. Проверьте поверхность головки цилиндров на предмет неровностей в центральной части и по углам.

3.

ПРИМЕЧАНИЕ: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки цилиндров.

4.

ВНИМАНИЕ: При установке головки цилиндров проявляйте осторожность. Неследование этому указанию может привести к повреждению блока цилиндров, головки цилиндров или прокладки головки цилиндров.

ПРИМЕЧАНИЕ: Установите новую прокладку головки цилиндров.

ПРИМЕЧАНИЕ: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.

ПРИМЕЧАНИЕ: Убедитесь, что головка цилиндров полностью села на место.

ПРИМЕЧАНИЕ: Затяжка болтов головки цилиндров осуществляется в указанной последовательности в четыре шага.

Установите головку левого ряда цилиндров в сборе и вверните новые болты головки цилиндров.

• Шаг 1: момент затяжки 20 Нм.
• Шаг 2: момент затяжки 40 Нм.
• Шаг 3: момент затяжки 80 Нм.
• Шаг 4: затяните болты еще на 180 градусов.

5. Установите гидрокомпенсаторы и коромысла в сборе.

6. Соедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.

7.

ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.

Снимите верхний патрубок охлаждающей жидкости на головку цилиндров. Вверните четыре болта и затяните их (момент затяжки 10 Нм).

8. Установите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

9. Установите распределительные валы левого ряда цилиндров.

10. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
