Рабочий цилиндр сцепления (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Подшипник выключения сцепления поставляется вместе с рабочим цилиндром сцепления в сборе.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (37.20.02.99)

3.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

ПРИМЕЧАНИЕ: Поместите ткань для сбора пролитой жидкости.

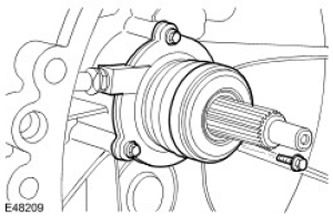

Снимите трубопровод рабочей жидкости.

• Снимите зажим.
• Выверните болт.
• Снимите зажим.
• Снимите и отбракуйте уплотнительное кольцо.

4. Снимите рабочий цилиндр сцепления и подшипник выключения сцепления в сборе. Выверните 3 болта.

Установка

1. Установите рабочий цилиндр сцепления в сборе с подшипником выключения сцепления.

• Очистите контактные поверхности деталей.
• Затяните болты с моментом затяжки 10 Нм.

2. Установите трубопровод рабочей жидкости.

• Очистите контактные поверхности деталей.
• Установите новое уплотнительное кольцо.
• Установите зажим.
• Установите зажим.
• Затяните болт с моментом затяжки 10 Нм.

3. Установите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (37.20.02.99)
