Снятие и установка аудиоблока (Дискавери 3)

Снятие

ВНИМАНИЕ: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.

1. Снимите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

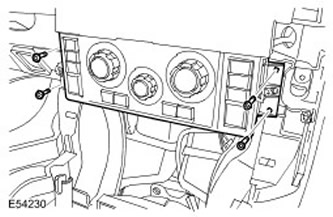

2. Снимите панель управления системы климат-контроля. Выверните 4 болта Torx.

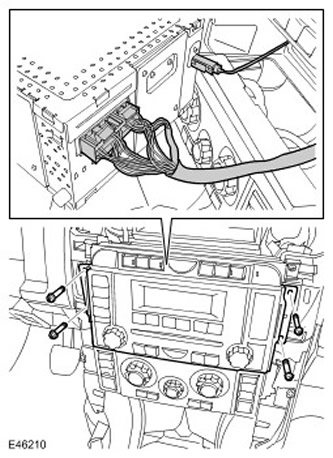

3. Снимите аудиоблок.

• Выверните 4 болта Torx.
• Отсоедините 2 электрических разъёма.
• Отсоедините антенный кабель.

Установка

1.

ВНИМАНИЕ: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.

Установите аудиоблок.

• Подсоедините антенный кабель.
• Подсоедините электрические разъёмы.
• Заверните винты Torx.

2. Установите панель управления системы климат-контроля. Заверните винты Torx.

3. Установите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

4. Настройте конфигурацию нового аудиоблока с помощью T4.
