Усилитель навигационной системы (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Усилитель антенны приема сообщений о дорожном движении навигационной системы находится в левой части поднимаемой двери багажного отделения. Усилитель настройки на лучшую станцию находится в правой части поднимаемой двери багажного отделения. Порядок выполнения работ одинаков для обоих компонентов.

1. Снимите верхнюю панель отделки двери багажного отделения. Освободите 4 зажимов.

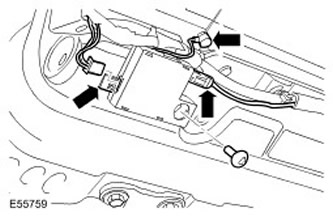

2. Снимите антенну приема сообщений о дорожном движении навигационной системы.

• Отсоедините 2 антенных кабеля.
• Отсоедините электрический разъем.
• Выверните болт с головкой Torx.
• Освободите зажим.

Установка

1. Установите антенну приема сообщений о дорожном движении навигационной системы.

• Закрепите зажим.
• Затяните болт с головкой Torx (момент затяжки 10 Нм).
• Подсоедините электрический разъем.
• Подсоедините антенные кабели.

2. Установите верхнюю панель отделки двери багажного отделения. Закрепите зажимы.
