Коробка соединений аккумулятора (BJB) 4.4L (Дискавери 3)

Снятие

Все автомобили

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

3. Снимите обшивку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

4. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

5. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

6. Снимите блок управления полным приводом. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

7. Снимите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

8. Снимите лоток дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

9. Снимите крышку блока ECM.

• Отсоедините 2 электрических разъема для получения доступа.
• Отсоедините 2 электрических разъема блока ECM.
• Выверните 4 винта с головкой Torx.

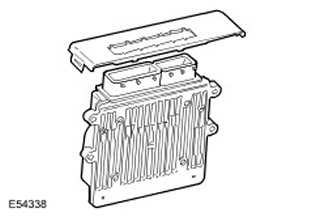

10. Снимите блок ECM. Снимите верхнюю крышку блока ЕСМ.




11. Снимите крышку BJB. Освободите зажим.

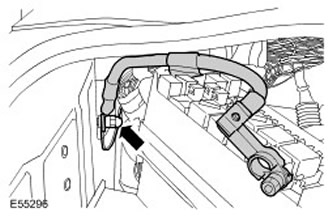

12. Отсоедините положительный кабель аккумуляторной батареи от BJB. Отверните гайку.



13. Снимите обе панели отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

14. Снимите CJB. Для получения дополнительной информации обратитесь к Центральная коробка соединений (CJB) (86.70.56)

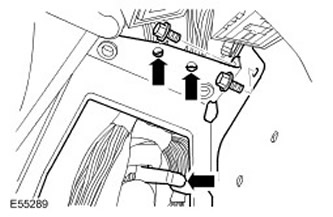

15. Освободите кронштейн CJB.

• Освободите 3 верхних зажима жгута электропроводки.
• Выверните 2 болта.

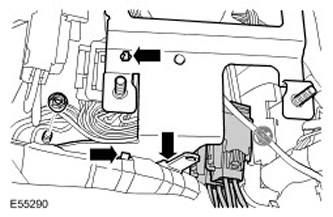

16. Снимите кронштейн CJB.

• Отсоедините два электрических разъема.
• Освободите 3 нижних зажима жгута электропроводки.
• Отверните 2 гайки.

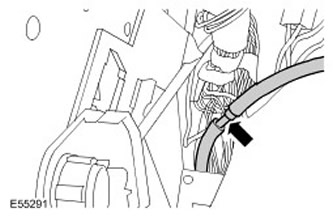

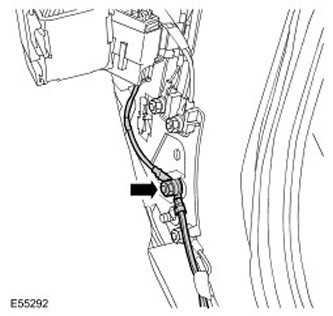

17. Отсоедините 2 кабеля "массы" от нижней части стойки "А". Отверните гайку.

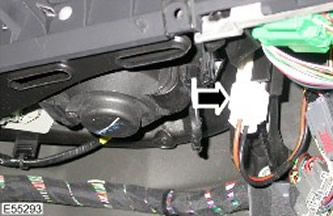

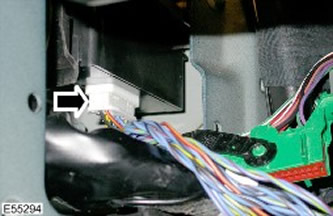

18. Отсоедините электрический разъем электродвигателя отопителя.

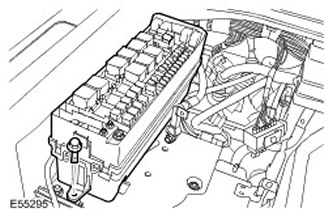

19. Снимите BJB с кронштейна. Выверните болт.




20. Отсоедините провод "массы" от аккумуляторной батареи.

• Отверните гайку.
• Освободите дополнительный кабель "массы".

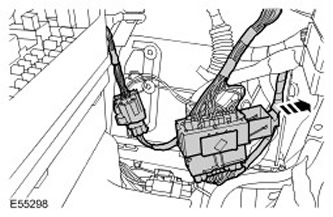

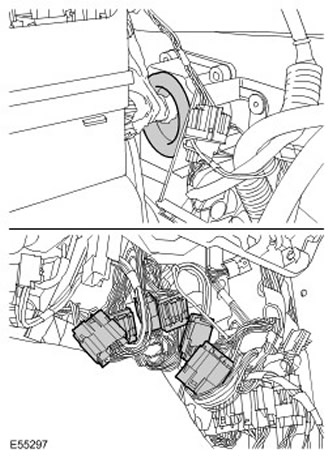

21. Снимите жгут электропроводки BJB с переборки.

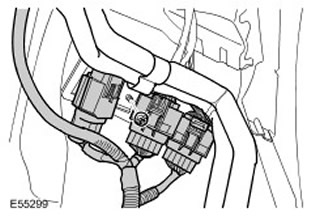

• Отсоедините 6 электрических разъемов.
• Освободите уплотнительную втулку.

22. Поднимите и подоприте автомобиль.


23. Снимите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

24. Снимите обе фары головного света. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

25. Со стороны пассажира: Отсоедините электрический разъем жгута электропроводки двигателя.

26. Со стороны пассажира: Отсоедините электрический разъем раздаточной коробки.



27. Левая сторона: Отсоедините шланг стеклоомывателя.



28. Левая сторона: Отсоедините электрический разъем контроллера адаптивных блок-фар.



Автомобили с дополнительным климат-контролем

29. Левая сторона: Снимите трубопроводы кондиционера с панели кузова. Отверните гайку.

Все автомобили

30. Левая сторона: Отсоедините 3 электрических разъема панели кузова.



31. Левая сторона: Снимите кабели "массы" трех панелей кузова. Отверните гайку.

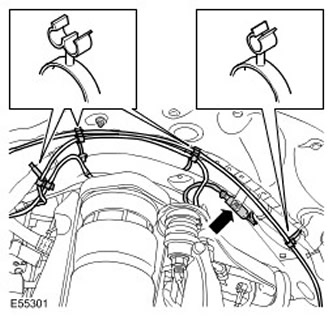

32. Левая сторона: Освободите 2 трубопровода пневмоподвески от жгута электропроводки. Освободите 7 зажимов.

33. Левая сторона: Отсоедините электрические разъемы ABS.

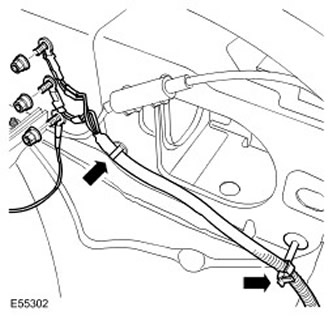

34. Левая сторона: Освободите 3 кабеля "массы" моторного отсека.

• Отверните 3 гайки.
• Освободите 2 зажима.

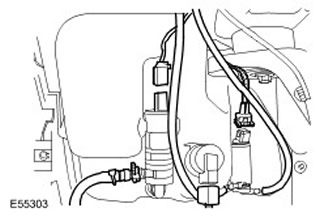

35. Левая сторона: Снимите жгут электропроводки бачка омывателя.

• Отсоедините 2 электрических разъема.
• Отсоедините 2 шланга ф орсунок омывателя.

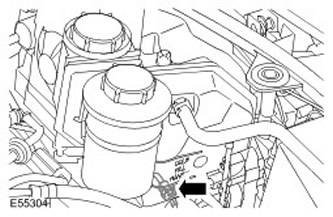

36. Левая сторона: Отсоедините электрический разъем датчика уровня охлаждающей жидкости в расширительном бачке.

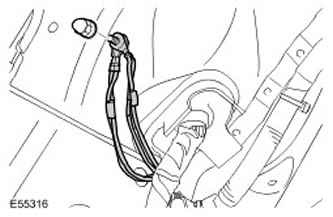

37. Левая сторона: Отсоедините электрический разъем датчика износа тормозных колодок.

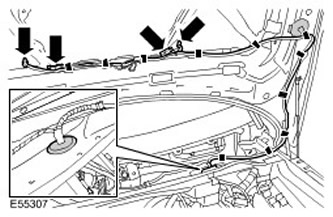

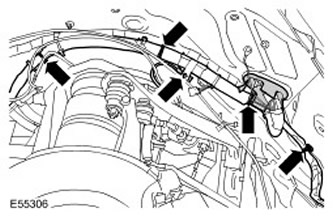

38. Левая сторона: Снимите жгут электропроводки.

• Освободите уплотнительную втулку.
• Освободите 4 зажима.

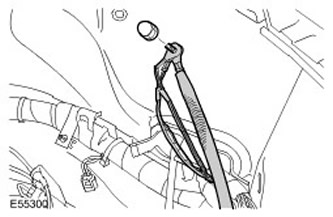

39. Снимите электродвигатель очистителя лобового стекла. Для получения дополнительной информации обратитесь к Электродвигатель очистителя лобового стекла (84.15.12)

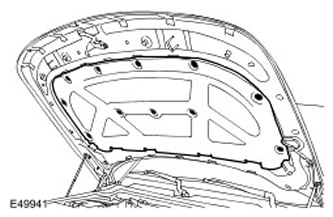

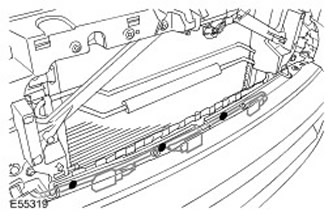

40. Снимите накладку капота. Снимите 11 зажимов.

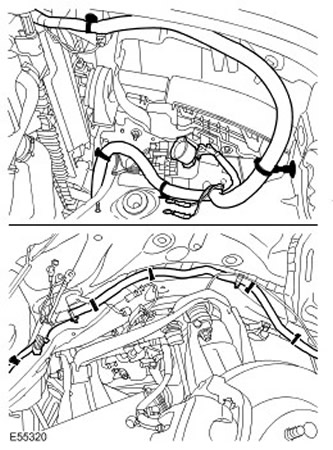

41. Снимите жгут электропроводки капота.

• Отсоедините 2 шланга форсунок омывателя.
• Отсоедините два электрических разъема.
• Освободите 10 зажимов.
• Снимите крышку жгута электропроводки.
• Освободите уплотнительную втулку.

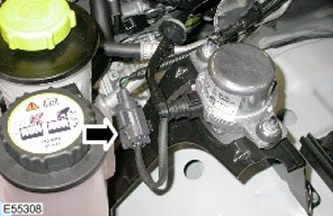

42. Отсоедините электрический разъем вакуумного насоса тормозного усилителя.



43.

ПРИМЕЧАНИЕ: На рисунке показана модель с двигателем 4,0 л. На модели с двигателем 4.4 л процедура выполняется аналогичным образом.

Отсоедините электрический разъем датчика давления кондиционера.



44.

ПРИМЕЧАНИЕ: На рисунке показана модель с двигателем 4,0 л. На модели с двигателем 4.4 л процедура выполняется аналогичным образом.

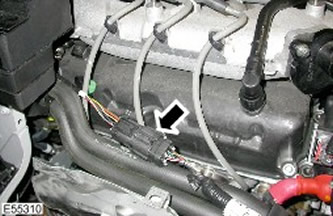

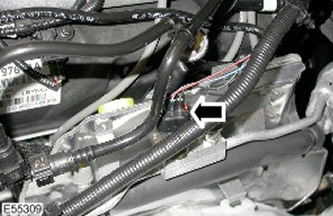

Отсоедините электрический разъем жгута электропроводки, идущего от аккумуляторной батареи в моторный отсек.



45.

ПРИМЕЧАНИЕ: На рисунке показана модель с двигателем 4,0 л. На модели с двигателем 4.4 л процедура выполняется аналогичным образом.

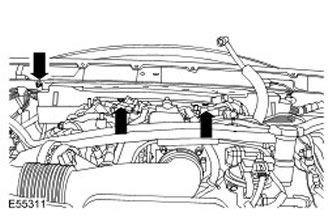

Снимите жгут электропроводки с коллектора.

• Освободите 2 зажима.
• Отверните 3 гайки.

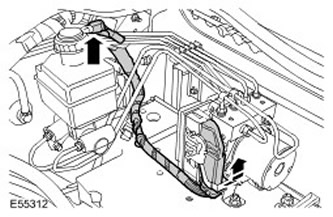

46. Отсоедините электрический разъем бачка тормозной жидкости.

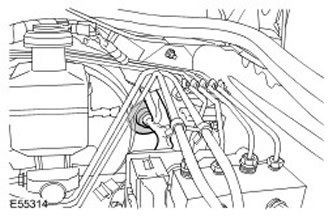

47. Отсоедините электрический разъем блока ABS.



48. Снимите блок управления пневмоподвеской. Для получения дополнительной информации обратитесь к Модуль управления пневматической подвеской (60.50.04)

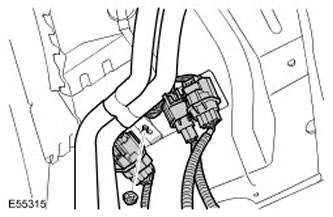

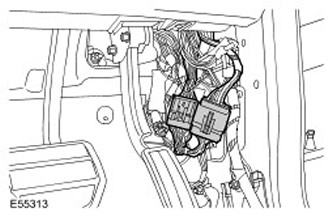

49. Со стороны водителя: Отсоедините 2 электрических разъема от нижней части стойки "А".



50. Со стороны водителя: Снимите жгут электропроводки с переборки. Освободите уплотнительную втулку.



Автомобили с дополнительным отопителем

51. Правая сторона: Снимите трубопроводы отопителя с панели кузова. Отверните гайку.

Все автомобили

52. Правая сторона: Отсоедините 3 электрических разъема панели кузова.



53. Правая сторона: Снимите кабели "массы" трех панелей кузова. Отверните гайку.



54. Правая сторона: Отсоедините электрические разъемы ABS.

55. Правая сторона: Снимите трубопровод пневмоподвески с зажима жгута электропроводки.

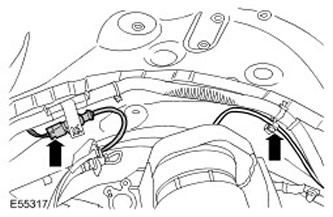

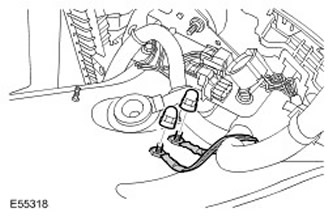

56. Правая сторона: Освободите 2 кабеля "массы" моторного отсека. Отверните 2 гайки.

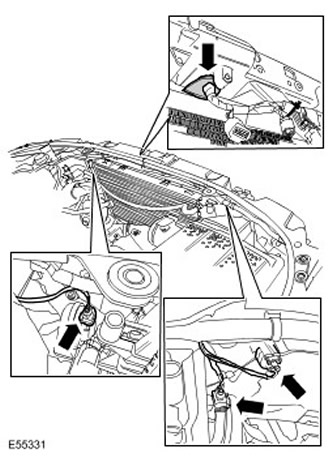

57. Отсоедините электрический разъем датчика температуры окружающего воздуха.

58. Отсоедините оба электрических разъема переднего датчика серьезности удара. Освободите 3 зажима.



59. Правая сторона: Снимите жгут электропроводки. Освободите 9 зажимов.



60. Отсоедините электрический разъем выключателя капота.

61. Отсоедините оба электрических разъема звукового сигнала.



62. Отсоедините электрический разъем блока круиз-контроля, если имеется.

63. Отсоедините электрический разъем датчика загрязнения, если имеется.

• Освободите зажим.
• Освободите уплотнительную втулку.

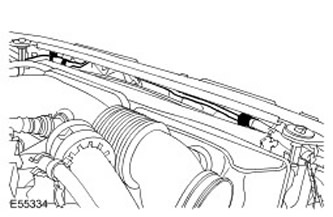

64. Освободите трос открытия капота. Освободите из 3 зажимов.

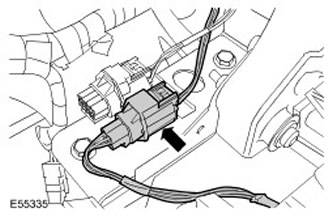

65. Отсоедините электрический разъем жгута электропроводки переднего бампера.



66. С посторонней помощью снимите BJB и жгут электропроводки.

Установка

Все автомобили

1. С посторонней помощью установите BJB и жгут электропроводки.

2. Подсоедините электрический разъем жгута электропроводки переднего бампера.

3. Присоедините трос открытия капота. Закрепите зажимами.

4. Подсоедините электрический разъем датчика загрязнения, если имеется.

• Установите уплотнительную втулку.
• Закрепите зажим.

5. Подсоедините электрический разъем блока круиз-контроля, если имеется.

6. Подсоедините электрические разъемы звукового сигнала.

7. Подсоедините электрический разъем выключателя капота.

8. Правая сторона: Закрепите жгут проводов. Закрепите зажимы.

9. Подсоедините оба электрических разъема переднего датчика серьезности удара. Закрепите зажимы.

10. Правая сторона: Подсоедините трубопровод пневмоподвески.

11. Подсоедините электрический разъем датчика температуры окружающего воздуха.

12. Правая сторона: Присоедините кабели "массы" моторного отсека. Затяните гайки (момент затяжки 25 Нм).

13. Правая сторона: Подсоедините электрический разъем ABS.

14. Правая сторона: Присоедините кабели "массы" трех панелей кузова. Затяните гайку (момент затяжки 25 Нм).

15. Правая сторона: Подсоедините электрические разъемы панели кузова.

Автомобили с дополнительным отопителем

16. Правая сторона: Закрепите трубопроводы отопителя на панели кузова. Затяните гайку (момент затяжки 10 Нм).

Все автомобили

17. Со стороны водителя: Присоедините жгут электропроводки к переборке. Установите уплотнительную втулку.

18. Со стороны водителя: Подсоедините электрические разъемы на нижней части стойки "А".

19. Установите блок управления пневмоподвеской. Для получения дополнительной информации обратитесь к Модуль управления пневматической подвеской (60.50.04)

20. Подсоедините электрический разъем блока ABS.

21. Подсоедините электрический разъем бачка тормозной жидкости.

22. Присоедините жгут электропроводки к коллектору.

• Закрепите зажимы.
• Затяните гайки (момент затяжки 4 Нм).

23. Подсоедините электрический разъем жгута электропроводки, идущего от аккумуляторной батареи в моторный отсек.

24. Подсоедините электрический разъем датчика давления кондиционера.

25. Подсоедините электрический разъем вакуумного насоса тормозного усилителя.

26. Закрепите жгут электропроводки капота.

• Установите уплотнительную втулку.
• Установите крышку.
• Закрепите зажимами.
• Подсоедините электрические разъемы.
• Подсоедините шланги форсунок омывателя.

27. Установите накладку капота. Установите зажимы.

28. Установите электродвигатель очистителя лобового стекла. Для получения дополнительной информации обратитесь к Электродвигатель очистителя лобового стекла (84.15.12)

29. Левая сторона: Закрепите жгут электропроводки.

• Установите уплотнительную втулку.
• Закрепите зажимы.

30. Левая сторона: Подсоедините электрический разъем датчика износа тормозных колодок.

31. Левая сторона: Подсоедините электрический разъем датчика уровня охлаждающей жидкости в расширительном бачке.

32. Левая сторона: Присоедините жгут электропроводки бачка омывателя.

• Подсоедините шланги форсунок омывателя.
• Подсоедините электрические разъемы.

33. Левая сторона: Присоедините кабели "массы" моторного отсека.

• Закрепите зажимы.
• Затяните гайки (момент затяжки 25 Нм).

34. Левая сторона: Подсоедините электрический разъем ABS.

35. Левая сторона: Присоедините трубопроводы пневмоподвески. Закрепите зажимы.

36. Левая сторона: Присоедините кабели "массы" трех панелей кузова. Затяните гайку (момент затяжки 25 Нм).

37. Левая сторона: Подсоедините электрические разъемы панели кузова.

Автомобили с дополнительным климат-контролем

38. Левая сторона: Закрепите трубопроводы кондиционера на панели кузова. Затяните гайку (момент затяжки 10 Нм).

Все автомобили

39. Левая сторона: Подсоедините электрический разъем контроллера адаптивных блок-фар.

40. Левая сторона: Подсоедините шланг ф орсунки омывателя.

41. Со стороны пассажира: Подсоедините электрический разъем раздаточной коробки.


42. Со стороны пассажира: Подсоедините электрический разъем жгута электропроводки двигателя.

43. Установите фары головного света. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

44. Установите брызговики передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

45. Присоедините жгут электропроводки BJB к переборке.

• Подсоедините электрические разъемы.
• Установите уплотнительную втулку.

46. Подсоедините провод "массы" к аккумуляторной батарее.

• Присоедините дополнительный кабель "массы".
• Затяните гайку (момент затяжки 25 Нм).

47. Закрепите BJB на кронштейне. Затяните болт (момент затяжки 6 Нм).

48. Подсоедините электрический разъем электродвигателя отопителя.

49. Присоедините кабели "массы" к нижней части стойки "А". Затяните гайку (момент затяжки 10 Нм).

50. Установите кронштейн CJB.

• Затяните гайки (момент затяжки 10 Нм).
• Закрепите зажимы.
• Подсоедините электрические разъемы.
• Затяните болты (момент затяжки 25 Нм).

51. Установите CJB. Для получения дополнительной информации обратитесь к Центральная коробка соединений (CJB) (86.70.56)

52. Подсоедините положительный кабель аккумуляторной батареи к BJB. Затяните гайку (момент затяжки 25 Нм).

53. Установите крышку BJB. Закрепите зажим.

54. Установите ECM. Установите верхнюю крышку ECM.

55. Установите крышку ECM.

• Затяните винты с головкой Torx.
• Подсоедините электрические разъемы.

56. Установите лоток дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

57. Установите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

58. Установите блок управления полным приводом. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

59. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

60. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

61. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

62. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

63. Проверьте правильность регулировки светового пучка фар. Для получения дополнительной информации обратитесь к Регулировка ф ар (86.40.17)
