Центральная коробка соединений (CJB) (Дискавери 3)

Снятие

1. Если необходимо выполнить замену центрально го коммутационного блока (CJB), подключите автомобиль к Т4.

2. Снимите перчаточный ящик. Для получения дополнительной информации обратитесь к Отделение для перчаток (76.52.03)

3. Снимите декоративную панель со стороны пассажира.

• Освободите зажим.
• Выверните два винта.
• Рассоедините электрический разъем.

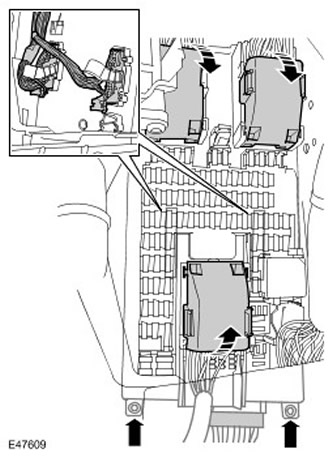

4. Извлеките CJB.

• Отверните 2 гайки.
• Расстыкуйте 6 электрических разъемов.

Установка

1. Установите CJB.

• Состыкуйте электрические разъемы.
• Затяните гайки (момент затяжки 10 Нм).

2. Установите декоративную панель со стороны пассажира.

• Состыкуйте электрический разъем.
• Зафиксируйте зажим.

3. Установите перчаточный ящик. Для получения дополнительной информации обратитесь к Отделение для перчаток (76.52.03)

4. Выполните инициализацию ново го CJB с помощью T4.
