Модуль предупреждения о пониженном давлении в шинах (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: В случае замены модуля контроля давления в шинах, прежде чем будет отключена аккумуляторная батарея, необходимо подключить Т4 и выполнить необходимые процедуры.

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

3. Снимите левую верхнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

4. Снимите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

5. Снимите левый противосолнечный козырек.

• Снимите крышку.
• Выверните два винта.
• Рассоедините электрический разъем.

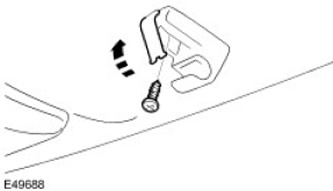

6. Снимите фиксатор противосолнечного козырька.

• Снимите крышку винта.
• Выверните винт.

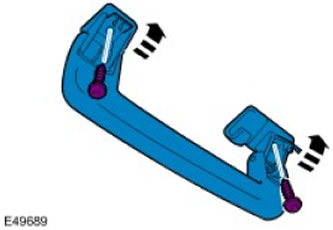

7. Снимите левые поручни для пассажира.

• Аккуратно высвободите 6 крышек винтов.
• Выверните 6 винтов.

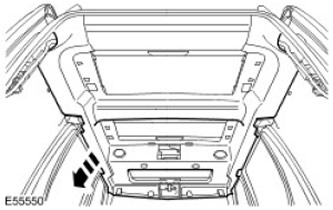

8. Отпустите обшивку потолка с левой стороны. Отпустите 6 зажимов.

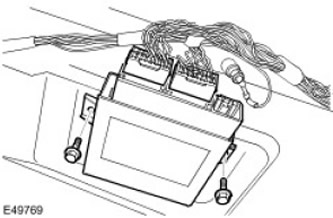

9. Снимите модуль контроля давления в шина .

• Рассоедините два электрических разъема.
• Выверните два болта.

Установка

1. Установите модуль контроля давления в шинах.

• Затяните болты усилием 10 Нм.
• Состыкуйте электрические разъемы.

2. Закрепите обшивку потолка с левой стороны. Осторожно закрепите зажимами.

3. Установите левые поручни для пассажира.

• Выверните винты.
• Установите крышки винтов.

4. Установите зажим крепления противосолнечного козырька.

• Вверните винт.
• Установите крышку винта.

5. Установите левый противосолнечный козырек.

• Выверните винты.
• Установите крышки винтов.
• Состыкуйте электрический разъем.

6. Установите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

7. Установите левую верхнюю панель отделки стойки "B". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

8. Установите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
