Снятие и установка осушителя ресивера (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Замена фильтра-осушителя системы кондиционирования выполняется в следующем случае: присутствие грязи в трубопроводе кондиционера (например, вызвавшее заклинивание компрессора). Система разгерметизирована и произошла утечка хладагента в атмосферу. Из-за ремонтных работ трубопровод кондиционера был разгерметизирован в течение более чем 24 часов.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите конденсатор кондиционера. Для получения дополнительной информации обратитесь к Сердцевина конденсатора (холодильника) (82.15.07)

3. Снимите зажим опорного кронштейна осушителя ресивера. Отпустите винт.

4.

ВНИМАНИЕ: Трубопроводы кондиционера сразу закрывайте заглушками во избежание попадания в них пыли и влаги.

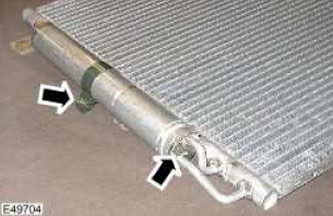

Снимите осушитель ресивера.

• Выверните болт.
• Снимите хомут.
• Снимите и отбракуйте 2 уплотнительных кольца.

Установка

1. Установите осушитель ресивера.

• Очистите контактные поверхности деталей.
• Установите новые уплотнительные кольца.
• Установите хомут.
• Затяните болт (момент затяжки 10 Нм).

2. Установите зажим опорного кронштейна осушителя ресивера. Затяните винт.

3. Установите конденсатор кондиционера. Для получения дополнительной информации обратитесь к Сердцевина конденсатора (холодильника) (82.15.07)
